JG-JD13 中央空调实训考核台 （网络型）
型号：JG-JD13
一、产品概述
中央空调实训考核装置（网络型）要求系统采用 6 匹水冷机组，不锈钢框架结构，终端建立一个专门房间进行客户的模拟，大厅的模拟直接利用教室原来空间，采用分水器和集水器对冷量或热量进行分配调节，整个中央空调采用三菱 FX2n-48MR PLC 可编程控制器及工业总线控制，由计算机通过通信总线与 PLC 进行通信，控制整个中央空调的运行。空调的运行参数由各类传感器进行采集，并通过通信总线送入计算机中，通过专用中央空调组态控制软件进行实时监控。组态软件要求能够以动画的形式同步显示系统的设备结构、控制原理和流程。

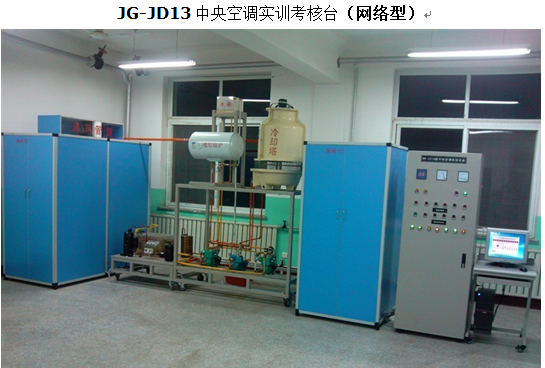

产品参考图片：
产品名称：JG-JD13 中央空调实训考核台 （网络型）
二、系统组成
制冷机组、冷却系统、冷冻系统、制热系统、模拟客房、模拟大厅、电控柜、可编程控制器、压力采集模块、温度采集模块、数据采集点、 PLC 编程软件、中央空调组态监控软件、计算机、小推车。
三、网络监控及智能考核
教师台和学生台电脑（ 1 ～ 32 台）可以同时监控中央空调的运行状态，对中央空调的压力、温度等相关数据进行采集和显示。
教师机设置故障，学生台通过监控到的数据判断故障点发送故障编码使设备故解除。教师端同时记录学生答题的相关数据，生成成绩单，具有打印功能。
四、实训项目
1 、中央空调的结构及设备工作原理的全面深入了解和掌握；
2 、中央空调的启动、运行、调试技术的实训及考核；
3 、中央空调运行工况、各运行参数检测分析；
4 、中央空调控制原理的实训；
5 、 PLC 可编程控制器编程及安装调试的实训；
6 、故障判断及设备故障解除实训（故障点 16 个）；
7 、数据采集技术的应用及实训；
8 、网络技术的应用及实训（远程控制）。
五、技术参数
1 、工作电源：三相五线制 380VAC 50Hz
2 、安装尺寸：长 × 宽 × 高 =800×240×250cm
3 、整机容量 ≤0.04TYVA
4 、外形尺寸： 8000mm×3000mm×3500mm （长 × 宽 × 高）
5) 具备密码开机、定时关机功能，便于实验室管理。
四、中央空调配置清单
编号 |
名称 |
单位 |
数量 |
1 |
压缩机（ 6P ） |
台 |
1 |
2 |
起动器 |
只 |
1 |
3 |
模拟锅炉 |
台 |
1 |
4 |
储液器 |
个 |
1 |
5 |
水冷机组 |
套 |
1 |
6 |
手阀 |
只 |
2 |
7 |
高低压表 |
只 |
2 |
8 |
膨胀阀 |
只 |
1 |
9 |
继电器 |
只 |
1 |
10 |
风机 |
个 |
1 |
11 |
风管组件 |
套 |
1 |
12 |
水泵 |
台 |
4 |
13 |
电磁阀（液） |
只 |
1 |
14 |
电磁阀（水） |
只 |
2 |
15 |
蒸发器 |
只 |
2 |
16 |
过滤器 |
个 |
1 |
17 |
视液镜 |
个 |
1 |
18 |
温控器 |
个 |
2 |
19 |
温控器 |
只 |
1 |
20 |
延时继电器 |
套 |
1 |
21 |
热电阻 |
只 |
8 |
22 |
工作原理模拟演示板 |
块 |
1 |
23 |
温度指示灯板 |
块 |
1 |
24 |
控制电路板 |
块 |
1 |
25 |
模拟房间 |
套 |
2 |
26 |
模拟锅炉 |
套 |
1 |
27 |
冷却塔 |
个 |
1 |
28 |
水箱 |
套 |
2 |
29 |
不锈钢架 |
套 |
1 |
30 |
控制柜 |
台 |
1 |
31 |
微机控制接口 |
副 |
1 |
32 |
微机与实验台通讯连接线 |
条 |
1 |
33 |
航空连接线 |
条 |
1 |
34 |
中央空调控制实训软件 |
套 |
1 |
35 |
实验操作指导书 |
套 |
1 |
35 |
电脑小推车 |
张 |
1 |
36 |
PLC （ FX2N-48MR ） |
台 |
1 |
37 |
温度采集模块 |
块 |
1 |
38 |
压力采集模块 |
块 |
1 |
39 |
压力传感器 |
个 |
2 |
40 |
温度传感器 |
个 |
12 |
41 |
网络服务器 |
套 |
1 |
42 |
智能答题系统 |
套 |
1 |

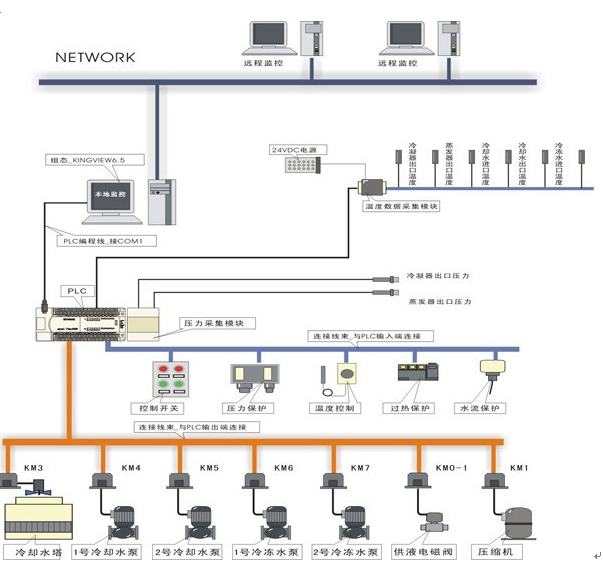

五、中央空调实训考核台（网络型）系统构成图
 |
