JG-JD101  淋水室性能实验台

型号：JG-JD101

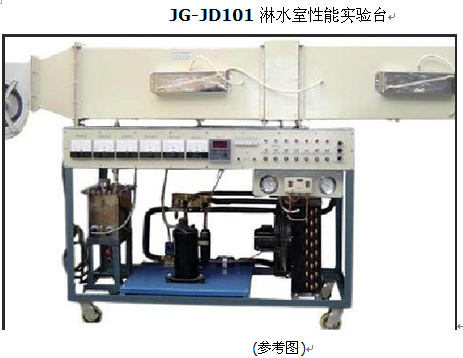

产品参考图片：

产品名称：JG-JD101  淋水室性能实验台

一、概述：
淋水室是一种多功能的空气调节设备，可对空气进行加热、冷却、加湿及减湿等多种处理，在空调工程中，用喷水室处理空气的方法得到了普遍应用，喷水室的主要优点是能够实现多种空气处理过程 .
本实验系统采用采用优质传感器和检测仪表采集蒸汽压缩式制冷循环过程中的温度、压力、流量、压缩机功率、电流、等状态参数，经自行研制的数据采集板卡连接到计算机，基于面向对象技术开发的具有实时性高，界面设计 . 人性化等特点的测控软件实现热力循环过程实时动态显示、性能参数测试和计算，构成具有检测、分析、记录、测试、绘图等多功能一体化系统。基于基础型机组，增加如下内容：学生设计型与创新型实验。
二、技术及性能参数：
1 、工作环境温度： 0-40 ℃ 。
2 、工作环境湿度： <80% 。
3 、电源：单相 220V ， 50Hz 。
4 、压缩机： 680W ，制冷量 1730W
5 、水泵： 100W ，电压 220V ， 50Hz
6 、离心通风机：电机功率 150W 电压 220V
7 、制冷剂： R22
8 、风速度可调整。
9 、外形尺寸： 2000×700×1500 （ mm ）
三、设备组成
1 、制冷系统冷水系统：压缩机、冷凝器、蒸发器盘管、高压水泵、流量计、喷水室、喷嘴、表冷器、恒温室、低噪音风机、加湿器、电加热器。
2 、测量控制系统：测温仪表、数显电流电压表、压力传感器淋水室、水加热器、空气加热器、风机、高压水泵、水流量计、空气流量检测、挡水板、喷淋喷嘴、控制、电子调温电加热器、测量装置及干湿球温度传感器。
3 、显示屏：可显示温度，压力。流量，风速度
四、配置表


五、主要用途：
1 、了解淋水室及空气表冷器的组成，
2 、通过实验加深对掌握测量淋水室、相对湿度、阻力特性的方法；热交换效率系数和接触系数的测定方法
3 、对加湿后的空气状态参数进行测定分析。
4 、可实现空气的加热、冷却、加湿和减湿等多种空气处理过程，并可计量水量和水的温度；
