JG-JD93 循环式空气参数调节过程实验装置
型号：JG-JD93
一、产品概述：
JG-JD93 循环式空气参数调节过程实验装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。 ：

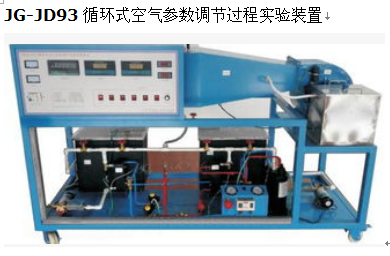

产品参考图片：
产品名称：JG-JD93 循环式空气参数调节过程实验装置
二、装置特点
1. 安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2. 直观性好：装置直观展示了直流式空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件
三、技术性能
1. 输入电源：单相三线 AC220V±10% 50Hz
2. 工作环境：温度 -10 ℃ ～ +40 ℃ 相对湿度＜ 85%(25 ℃ ) 海拔＜ 4000m
3. 制冷剂： R22
4. 装置容量：＜ 2.5kVA
5. 重 量： 100kg
6. 外形尺寸： 1800×700×1500mm
四、基本配置及功能
1. 控制台
采用双层亚光密纹喷塑结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2. 交流电源
单相三线 220V 交流电源供电，经漏电保护器，通过启、停开关控制总电源
3. 测量仪表
(1) 温度传感器 4 只，为了能够直观地读数，将各组温度信号取出另接表头显示
温度测量范围为： -40 ℃ ～ +120 ℃
湿度测量范围为： 0% ～ 100%
(2) 真空压力表 2 只（精度 2.5 级）
量程分别为 -0.1MPa ～ 1.5MPa 、 -0.1MPa ～ 3.5MPa 和 0 ～ 0.4MPa ，分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4. 控制仪表
(1) 压力控制器 1 只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
(2) 风力调速器 1 只
用于控制 轴流风机 风速及运行状态
5. 空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器（ 300W ）和轴流风机（额定转速 1450r/min 、流量 1000m3/h 、全压 35Pa 、功率 90W 、噪声 59dB ）
6. 风冷制冷机组：由 2 匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7. 加湿系统：由蒸汽系统由蒸汽发生器和蒸汽喷管组成
五、主要配置
序号 |
名称 |
数量 |
1 |
PT100 |
8 个 |
2 |
管道式 PT100 M12 长 150MM |
4 |
3 |
压差传感器 300P 4-20MA |
1 个 |
4 |
压差传感器 100P 4-20MA |
1 个 |
5 |
4-20MA 输入仪表 |
2 |
6 |
流量计（涡轮式） |
2 个 |
7 |
制冷 / 制热控制器 010 |
2 |
8 |
16 路温度检测表 |
1 |
9 |
蒸汽加湿器 |
个 |
10 |
大功率调压器 220V |
1 个 |
11 |
制冷压缩机 1P |
1 套 |
|
压力控制器 |
1 套 |
12 |
膨胀阀 2MM |
2 个 |
13 |
板式换热器，制冷剂 10 进 12 出，水路， DN20 螺丝接口 |
2 套 |
14 |
储液罐 1P |
1 套 |
15 |
不锈铜水箱 450*300*400 |
2 个 |
16 |
过滤网 365*335MM |
1 套 |
17 |
电磁阀组 220V |
2 套 |
18 |
风机 |
|
19 |
水泵 |
2 个 |
20 |
25UF 电容 |
1 |
六，实验目的
1 直流空调过程演示；
2 通过实测的温度、压力、风量，计算出空调过程热量及热平衡误差；
3 通过实验测得的风量、压力、功率等参数，
4 测定制冷压缩机性能；通过改变风量、温度、流量工况、
5 测定换热器（加热器、表冷器）性能实验
6 制冷热的相互间的关系
|
