柜式空调技能实训考核装置

型号：JG-JD33

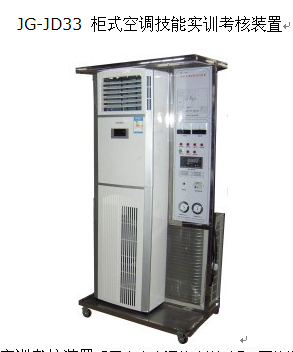

产品参考图片：

产品名称：JG-JD33  柜式空调技能实训考核装置

       柜式空调技能实训考核装置 采用真实空调为实训对象，可使学员能够真正地学到相应的技术技能，装置由金属支架、制冷系统、制冷系统流程板和智能排故系统四部分组成，在制冷系统流程板上配置相应的压力及温度表，可以直接观测到制冷系统的各点工作时的参数，通过分析参数 , 可以了解制冷系统的工作状态 , 提高学生对制冷系统的分析判断能力。
一、主要技术参数
1 ．工作电源： AC220V 50Hz±5% （单向）
2 ．外形尺寸： 1100×800×1800mm
3 ．整机功耗： 1100W
4 、适用电压范围： 160V ～ 253V
5 、最大遥控距离 8m ，角度 90 度。
6 、噪声：内机 37-44dB ，外机是 55-65dB 。
7 、环境温度： -5 ℃ —40 ℃
8 、相对湿度： ≤85% （ 25 ℃ ）
二、主要功能：
  1 ．学习掌握柜式空调制冷系统及原理，可以更好的掌握维修技术。
2. 学习掌握柜式空调控制电路的结构、组成及工作原理。
3. 可设置 13 个故障点，学生可根据故障现象在故障检测板上进行检
     测和排除故障。考试系统有一台主控电脑控制所有故障点及设备
     运行，电脑自动设置故障，学生动手排查维修，电脑自动记录、
     评分、打印等功能。
  4. 由于是应用真实的空调，可以进行折装、制冷剂的充加等基本实训。
5. 具有温度巡测功能，数码显示，温度巡测器可检测设备的各关健部位的作温度，提供实验数据。可检测的关键点分别是：
1 ）   正常环境温度
2 ）   空调压缩机排气管
3 ）   空调压缩机回气管
4 ）   空调冷凝器排风口
5 ）   空调蒸发器出风口
6.  智能排故系统特点：
1)  计算机可以监控 1-126 台空调制冷制热智能考核台。
2)  已设置 13 个故障点。（并可以扩展故障点）
3)  具有发卷功能。
4)  具有收卷功能。
5)  具有单台试卷清零功能和全部试卷清零功能。
6)  具有自动检测各空调制冷制热智能考核台的通讯联机情况。
7)  可以生成学生个人成绩单。
8)  可以对学生考核情况进行统计、分析。
9)  可设置进入系统密码及修改密码。
10)  具有打印功能。
11)  具有答题次数限制功能
三．实训项目 :
1) 整流电路故障；
2)12 伏电源电源电路故障；
3) 5 伏电源故障   ；
4) 室内温控探头不良；
5) 室外温控探头不良；
6) 遥控接收头损坏；
7) 不制热   ；
8) 不制冷；
9) 室内风机损坏；
10) 室外风机埙坏；
11) 风机电容器损坏；
12) 蜂鸣器故障；
13) 风向调节失控。
