空气源热泵热机实训考核装置
型号：JGY-108

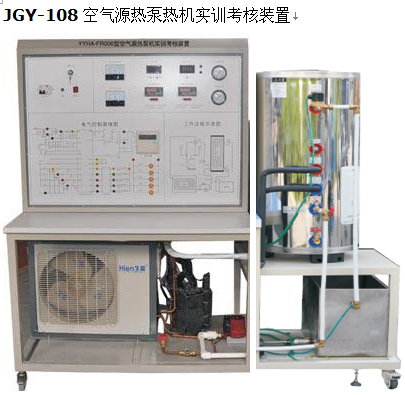

产品参考图片：
产品名称：JGY-108 空气源热泵热机实训考核装置
空气源热泵热机实训考核装置是根据教育部 “ 振兴 21 世纪职业教育课程改革和教材建设规划 ” 要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷制热技术、热泵技术教学实训实验训练装置。热泵技术是回收和利用低位热能的有效措施之一，研究和推广热泵技术对于节能有重要意义。随着这几年制冷技术的发展，热泵技术在我国得到日益广泛的应用
一、空气源热泵实训考核装置特点
1 、系统机组配备高低压保护系统、过载保护、缺相保护、化霜功能等多重保护，确保系统安全、可靠、稳定的运行，不影响教学课程。
2 、整机系统采用全自动智能化控制，操作方便，水温、水位、开、关、时间均可以由用户自由设定，整机采用断电自动记忆功能，不用每次重复操作，方便实用。
3 、本实验装置采用世界压缩机，优质铜件锻造的热交换器，热交换效率高，安全可靠。水箱采用先进的拉丝银工艺，将时尚与科技结合在一起，设备外观美观大方，水箱内胆采用 304 不锈钢制造，经久耐用，不容易腐蚀、损坏。
4 、系统采用工业用空气源热泵热水机组，与工业实际设备相一致，让教学与实际应用接轨。室外主机采用加厚钣金烤漆型，耐受不同的实验环境，长期有效的工作，不会生锈腐蚀。
5 、整套实训装置集空气源热泵热机系统、电气控制系统、故障模拟系统于一体，工艺系统真实完整 , 结构清晰、紧凑，充分满足学生对实训的要求。
6 、实训装置直观展示了热泵型热水器的系统结构、工作原理，可清楚的看到制热循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、使整个热泵系统的实时工作状态一目了然。
7 、可模拟工业实际问题进行故障设置，学生根据工艺流程分析故障可能产生的原因，确定故障发生的范围，并进行排故实训。
二、空气源热泵实训考核装置技术性能
1. 输入电源：单相三线～ 220V±10% 50Hz
2. 工作环境：温度 -10 ℃ ～ +40 ℃ ， 相对湿度＜ 85%(25 ℃ ) ， 海拔＜ 4000m
3. 装置容量：小于等于 1.5kVA
4. 制冷剂： R22
5. 制热量： 3kW
6. 重 量： 200kg
7. 外形尺寸（大约）： 180cm×73cm×164cm
8. 安全保护：具有漏电压、漏电流过流保护装置，安全符合国家标准。
三、实训装置的基本配置及功能
实训装置主要由控制屏、实训桌、热泵机组等组成。
1. 实训桌
实训桌采用优质工业铝型材组建而成，外形美观、耐腐蚀、结构强度高。桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验台采用优质双层亚光密纹喷塑钣金件；实训桌还设有四个万向轮，便于移动和固定。
2. 控制屏
采用铁质双层亚光密纹喷塑结构，优质亚克力面板，面板上激光雕刻有热泵机组系统工艺流程图，工艺流程原理图永不磨损，清晰、立体。面板上设有明确标识及相应指示灯，便于学生分析观察。
3. 电源控制部分
交流电源：提供控制屏以及热泵机组工作所需的单相交流电源，可由电源总开关来控制。配有三位半数字式交流电压表和交流电流表，可指示输入电网电压值以及系统工作电流值。
4. 测量仪表
（ 1 ）数字式电压表： 0 ～ 250V
（ 2 ）数字式电流表： 0 ～ 10A
（ 3 ）真空压力表： -0.1 ～ 1.5MPa
（ 4 ）真空压力表： -0.1 ～ 3.5MPa
（ 5 ）数显温度表：采用 PT100 传感器，测量范围 -50 ～ +150 ℃
5. 热泵机组
包含 1 匹全封闭制冷压缩机、冷凝器、视液镜、干燥过滤器、膨胀阀、手阀、蒸发器、压力控制器、除霜温控器等构成。另外系统还配备有储水水箱，以利于学生在做实训的过程中水的再循环利用。
四、实训项目
1. 热泵机组系统的认识和了解。
2. 热泵机组系统启动、运行、调试、保护技术的实训。
3. 热泵机组运行工况和运行参数的检测及分析。
4. 热泵机组制热量、性能系数的计算与分析。
5. 热泵机组系统故障的设置和检测。
|
