半导体制冷技术实训装置
型号:JG-JD45

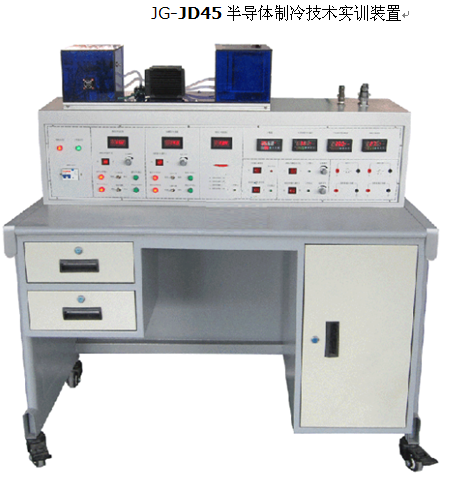

产品参考图片:
产品名称:半导体制冷技术实训装置
二、 装置特点 1 . 采用大功率半导体制冷组件作为冷源,不需要干冰、氨、氮、氟利昂等制冷剂,温度低、制冷快、寿命长。具有无污染、无噪声、无振动、无磨损,可连续工作。 2 . 直观快强:可以直观的观察制冷片冷端结冰的全过程,深入掌握半导体制冷片的工作原理。 3 . 可操作性强:用面板上提供的钮子开关,可以方便的切换半导体制冷片的工作状态,既能定性观察实训现象,又能通过测量仪表定量测量。 三、 技术性能 1 . 输入电源:单相三线 ~220V±10% 50HZ 2 . 工作环境:温度 -10 ℃ ~+40 ℃ 相对湿度 <85% ( 25 ℃ )海拔 <4000m 3 . 装置容量: <0.8KWA 4 . 外型尺寸 :1200mm×730mm×1400mm 5 . 安全保护 : 具有漏电保护装置 , 安全符合国家标准 四、实训装置的基本配置及功能 实训装置由控制屏、实训桌及半导体制冷机组等组成。 1 .控制屏(铁质双层亚光密纹喷塑结构,铝质面板) ( 1 )直流数字电压表( 1 个):测量范围 0~20V ,按键切换档位,采用三位半数码显示,精度 0.5% 。输入阻抗为 10M 。通过琴键切换可分别显示半导体制冷片 A 的输入电压、半导体制冷片 B 的输入电压、半导体制冷片 A 的输出电压、半导体制冷片 B 的输出电压。 ( 2 )直流稳压电源( 2 个):提供 0~15V 连续可调的直流电源,电流为 10A ,为半导体制冷片提供电源。 ( 3 )计时器:按下复位按钮时,开始计时,单位为秒。 ( 4 )直流数字电流表( 2 个):测量范围 0~10A ,采用三位半数码显示,精度 0.5% 。直流数字电压表(一)显示半导体制冷片 A 的输入电流,直流数字电压表(二)显示半导体制冷片 B 的输入电流。 ( 5 )温度控制器( 3 个): PID 智能温度调节器,具有 PID 智能温度控制加 AI 人工智能调节功能,分别可以监测半导体制冷片 A 的冷热端温度、半导体制冷片 B 的冷热端温度、空器的温度。 ( 6 )加热器( 2 个):功率为 180W ,当制冷片工作在热机时,加热器对其表面进行加热。 ( 7 )微型水泵( 1 个):使水冷液循环对半导体制冷片的热端进行散热。 ( 8 )音乐片和直流电机:当半导体制冷片工作在热机时,其输出的电压可以驱动音乐片和直流电机。 2 .实训桌 实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,造型美观大方;桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面,设有两个抽屉。实训桌还设有四个万向轮,便于移动和固定。 3 . 半导体制冷机组 由两片半导体制冷片、水冷头、散热排、水泵、水冷液、水管、有机玻离水箱、传热铝板等组成的水冷式半导体制冷机组,可直观观察水冷散热系统的工作原理及现象。 五、 实训项目 1 . 半导体 实验台 的认识 2 . 半导体制冷片工作在热泵时的工作原理 3 . 半导体制冷片工作在热泵时的参数测试 4 . 半导体制冷片工作在热机时的工作原理 5 . 半导体制冷片工作在热机时的参数测试
