产品介绍：

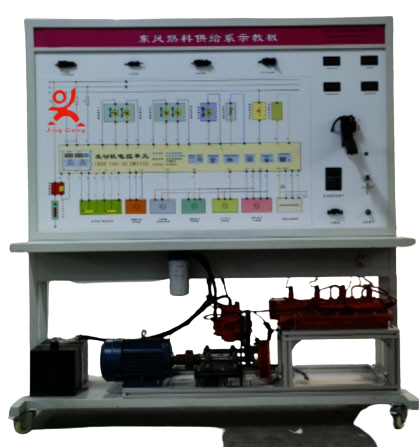

JG-FDRSX 东风 1120 GA 发动机电控燃油系统实训台 以东风汽车 ISDe6.7 缸电控柴油共轨系统各总成实物为基础，展示电控柴油共轨系统的结构组成和电路原理。并能实时检测各系统的电压电流电阻等数据。同时还具备考核功能，实时掌握学员阶段性的学习情况，能够满足各类汽车院校对电控柴油共轨系统的理论和实践相结合的教学需要。本实训台功能齐全、操作简单、安全可靠。
二、结构组成
汽车部件包含：发电机电脑、喷油器、油门踏板、进气压力传感器、曲轴位置传感器、凸轮轴位置传感器、诊断座、柴油滤清器、转速传感器、凸轮轴位置传感器等。
设备台架包含：一体式设备框架，数据检测面板，实物安装区、设备故障设置区、考核系统、 30cm 工作台、空气开关、万向脚轮、驱动电机、曲轴齿轮、凸轮轴齿轮、变频器、燃油箱等。配套设备使用说明，实训指导资料、产品合格证、保修卡。
三、实训项目
系统认识、组成及工作原理等实训。
系统传感器与执行器的工作原理，故障检测及排除等操作。
发动机高压油泵的工作原理、数据测量及故障检测
发动机喷油器的工作原理、数据测量及故障检测
发动机预热系统的工作原理、数据测量及故障检测
燃油喷射系统工作原理、故障设置于排除等实训
进气系统的工作原理、故障设置于排除等实训
电控系统检测与维修实训。
四、功能特点
1 、动态运行功能：操作各个系统开关，各个系统均可正常工作。真实演示电子巡航工作的全过程。
2. 显示功能：仪表显示单元，实时显示车速与转速等各项数据。高精度数显表实时显示各个传感器的信号变化。
3. 自诊断功能：配备外接式诊断座 OBDⅡ ，可连接专用或通用型解码器对发动机电脑编码查询，故障读取、故障码消除、动态数据流读取、波形分析、执行元件测试、系统登录等；
信号模拟功能：
4. 信号模拟系统，采用可调式信号模拟系统，可设定部分传感器的参数，调节全程达到无极可调。
5. 检测功能：
检测控制台面板上 , 外接接线端子 , 使学生在不拔下元件插头 , 不破坏线束的情况下 , 随意测量每一根线 , 每一个传感器的数值 , 每一个执行器的工作状态及变化。还可以通过检测端子测量元件的电压 , 电阻 , 电流 , 波形等数据。实时了解各个元件的工作状态。
6. 故障设置功能：
故障设置系统，在台架的隐秘处，设有故障设置系统，根据设备实际运行的特点，设置多个故障点，可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等操作。
配套智能考核系统。该系统分为两种模式，数字键盘故障设置系统和无线网络智能化故障设置系统。数字键盘故障设置系统采用 0-9 数字键盘，输入故障代码数字后既可完成故障设置，显示故障代码，可以任意设置故障；
智能考核系统是通过计算机控制、采集所有教学设备的所有故障的教学系统，并且可以管理学生信息，分数自动计算，考核设备可以任意分配给每个学生，自动传输学号，允许学生分批考核并具有单机模式与多机模式考核，可以任意组合或设置设备故障，操作单元采用中文人机对话，允许联网考核或脱机考核。学生与老师操作简单方便。该系统可模拟真实的故障在现，提供了解故障，判断故障，诊断故障，排除故障等考核操作。
五、产品工艺：
台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。
设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。美观大方。
六、技术参数
外形尺寸： 1700*700*1850mm （长 × 宽 × 高）；
电 源： AC220V 交流电压；
工作电压： DC24V 直流电压；
输入功率： 1.5KW
使用车型：东风汽车
发动机系统： ISDE
使用车型：东风 1120GA
工作温度： -50℃ ～ 50℃ ；
设备颜色： 7032
|
