产品介绍:

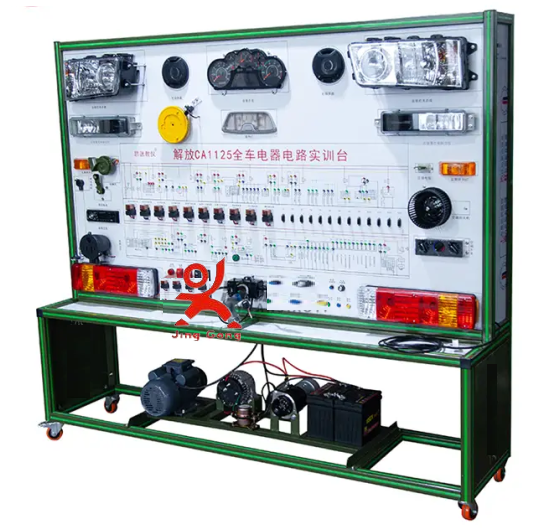

产品名称:解放 CA1125J 全车电路实训台
型号: JG -JFL125
 一、产品介绍
本产品以 CA1125j 全车电器实物为基础,展示全车电器系统的结构组成和工作过程。适用于中高等职业技术院校,普通教育类学院和汽车培训机构。能够满足各类院校对 CA1125j 全车电器系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。
二、技术参数:
使用车型: CA1125j
动力电源: 220V 交流电压;
工作电压: 24V 直流电压;
工作温度: -50℃ ~ 50℃ ;
电 机 : 380/1.5KW
颜 色:解放蓝
蓄电池: 60AH/12V ( 2 块)
三、产品特点
台架底座采用优质钢材焊接而成,外形经过酸洗处理,
再经过高温喷涂,使其表面光滑亮丽,耐油污,易清洁。
外形尺寸: 2040mm×750mm×1900mm (长 × 宽 × 高)
四、产品使用范围
应用于教学实验实训设备。
解放 CA1125J 全车电路器实训台

一、产品简介
1 、全新解放 CA1125 整车电器实物作为本设备的基础,汽车电器各系统的组成结构和工作过程被汽车仪表系统、灯光系统、雨刮系统、喇叭系统、起动系统和充电系统等充分展示。
2 、解放 CA1125 电器系统的组成结构、工作原理与常见故障现象、原因与特点被实训装置逼真模拟,从而进行操纵系统常见故障的分析、检测与排除方面的实验、教学与实训,使得相关实训人员故障分析诊断水平有很大的提高。
3 、该装置是各类工程兵实验实训室现代化的重要标志产品,适用于工程兵的快速维修实训、地方各大专院校、工程机械培训学校、技校等专业教学与实训考核。
二、功能特点 1 、 1125 原厂配件制作的实训台,类似原车的布置方式 ; 主要由原车线束、仪表盘、各种开关、灯光系统、预热塞、继电器、燃油供给系统、发电机、起动机、可移动式台架等组成
2 、万用表检测演示灯光系统的工作、信号灯的工作、起动充电系统的工作,线路接头电
压及电流,并设有断路、开路、虚接、高阻等常见故障。
3 、测量面板上配备的测量端子可设教学模式和考评模式 ; 测量元件的电流、电阻或电压等参数的数值或波形可以使用万用表或示波仪等诊断工具。
4 、、实训台配备故障设置系统可以设置 10 个以上的故障,模仿配件开路、短路、元件损坏和高电阻状态下等常见故障。
5 、实验台支架采用优质的钢材焊接,表面经过喷塑处理
6 、对于转动部位和加热部位设置安全防护措施。
7 、接线端子设置在所有的电器部件,方便线路连线、模仿、开路、短路等故障。
8 、系统所有常见故障被系统电器元件线路实际操作和故障设置实时模拟,方便进行故障的诊断和排除。
9 、各组成部分线路的基础学习和实训可分别进行,又能进行综合的学习和实训。
10 、全车电路的基本知识和故障排除可通过学习汽车基本电器的线路组成,了解各部分的相互联系和影响来完整掌握。
11 、配有 40CM 左右的桌面的示教板底座上,可放置一些资料、轻型检测仪器等物品。
12 、由图形符号组成的无源汽车电工实训用板主要是汽车灯光原理图实训考核板的核心包含 : 灯光继电器、大灯、小灯、保险丝、点火开关等 ; 包含闪光器、危险警告开关、转向灯、转向开关、保险丝、点火开关等的汽车信号原理图实训考核板,从汽车的应用电路出发将常用的电路单元所用的元件用图形符号布置在一个单元板上,各元件的引出端均配有自锁紧式插座,连线采用拨插式,组合灵活、方便可靠。
三、制作工艺 :
1 、带锁定的尼龙万向脚轮移动装置,直径 75MM ,宽 35MM ,上课期间移动自如,便于教师教学 ;
2 、采用表面氧化喷漆的铝塑面板, UV 平板高真彩彩色原理图, 10 年不变色不褪色不变形经久耐用,美观大方 ;
3 、优质钢材 :40X80X3.0 钢材; 4 、电路原理图板材 : 厚度 5MM 铝塑板 ;
5 、检测端子 8MM 不锈钢端子 ;6 、 6MMLED 指示灯。 7 、外形尺寸 :200X15X180(CM)
8 、保养间隔 :90 天
|
