产品介绍：

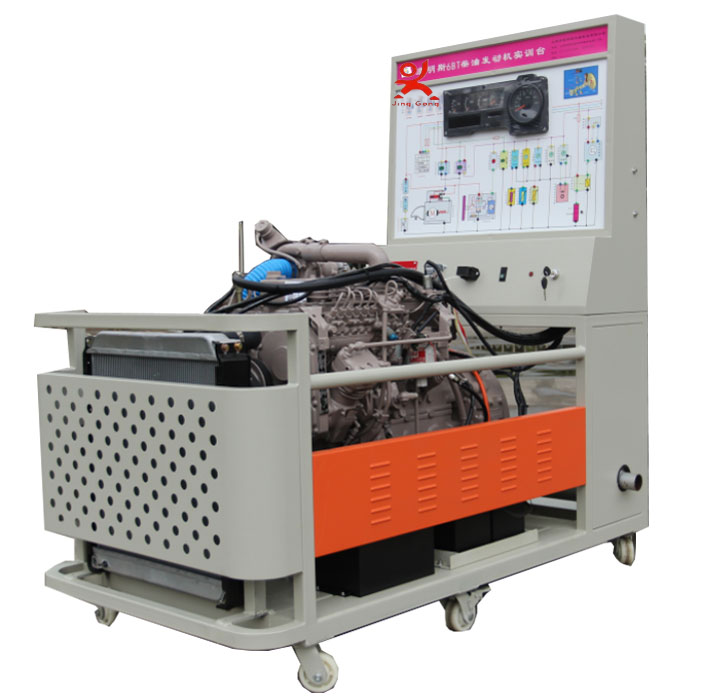

东风 EQ1118 发动机实训台
一、设备简介
JG-DFFDJ 东风 EQ1118 发动机实训台 采用东风康明斯 6BT 柴油发动机为基础，配套发动相关机附件及电路系统，并按照原车布局制作而成。使之成为一个与真车性能一样的发动机实训台。可实现东风康明斯 6BT 柴油发动机的所有运行状态。设备能够完美演示东风康明斯 6BT 柴油发动机系统的工作的特点、工作原理和工作特行。设备可以满足发动机机械拆装、发动机电路系统数据测量等教学需要，同时设备具有考核功能，可实时掌握学每个员阶段性的学习情况。高清图文面板，喷绘有系统原理图、电路图。控制台简单明了，操作简单，工作安静。适用于中高等职业技术院校和各种汽车培训机构。能够满足各类院校对东风康明斯 6BT 柴油发动机系统的理论和实践相结合的教学需要。
二、结构组成
发动机系统：充电系统、起动系统、预热系统、进排气系统、仪表系统、冷却系统等。
设备台架：一体式设备台架，燃油箱、蓄电池、电源总开关、斜面式仪表工作台、数据检测面板，宽度为 100mm 的检测仪器放置区、高清电路原理图、实物安装区、设备故障设置区、电气箱、带有百叶窗的防护隔板、带有散热孔的水箱护网、考核系统、控制机构、万向脚轮等组成。
出厂附件：配套设备使用说明，实训指导资料、产品合格证、保修卡。
三、实训项目：
-
东风康明斯柴油发动机整体的外观了解与结构认知实训
-
东风康明斯柴油发动机燃油系统的数据测量、故障诊断与排除实训
-
东风康明斯柴油发动机进气系统的数据测量、故障诊断与排除实训
四、通用参数
1 、展示功能：各相关系统按合理位置排布，能直观展示柴油发动机控制系统和相关工作附件的结构组成与工作原理；
2 、运行功能：能正常演示柴油发动机动、静态及各种工况，满足对发动机的起动、怠速加速、减速、停机等各种工况进行实训实操及故障诊断需要。
3 、显示功能：仪表显示单元，显示发动机的各项数据，包含冷却水的温度，发动机的转速，发动机的机油压力，发电机的充电等。高精度数显表实时显示各个传感器的信号变化，可动态观察各个传感器的数据变化过程。 LED 指示灯实时显示各个执行器的工作情况。
五、制作工艺：
1 、台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。
2 、超大电气箱内配置保险丝盒，继电器组等。
3 、上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为二开门设计（ 850×470mm ），可以全部打开，方便维修保养。
4 、设备的顶端为面板名称标牌，采用独立式，与检测面区分开来。美观大方。
5 、检测面板下方带有万用表或解码器等设备放置台 (1000×100mm) ，方便测量。
检测面板为高级铝塑板经 UV 喷涂工艺，电路线条清晰，颜色鲜艳。耐油污，易清洁，不退色。
六、技术参数
外形尺寸： 1600*1000*1760
油箱容量： 10L
重量： 420Kg
工作温度： +-50
台架颜色： 7032
防护板：桔红平光
电源： 60AH 蓄电池
车 系：东风 EQ1118
发动机型号： EQ6BT
汽 缸 数： 6

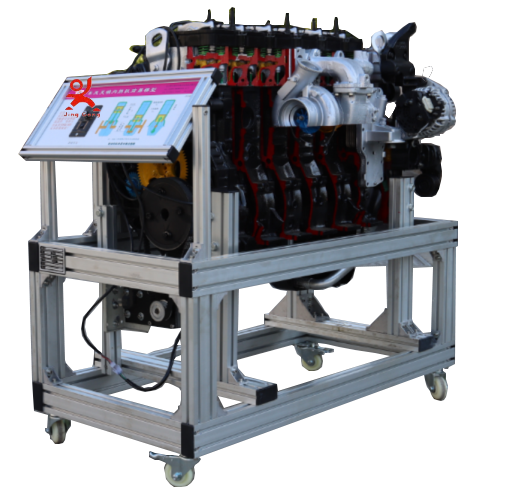

一、产品简介，东风汽车 EQ1118 柴油发动机解剖平台
以东风汽车 EQ1118 柴油发动机发动机总成为基础，经过剖切加工制作而成，使东风汽车 EQ1118 柴油发动机发动机内部结构清晰可见，能充分展示东风汽车 EQ1118 柴油发动机发动机的内部结构组成与工作特点。大扭矩电动减速机作为动力源，可在低速缓慢的运行中，进行动态的工作原理演示。本设备具有较强的教学意义，配套实训指导资料，合格证，保修卡。
二、结构组成
东风汽车 EQ1118 柴油发动机发动机解剖后的总成，包含进排气机构、曲轴连杆机构、润滑系统、冷却系统、缸体、电动减速机，设备展示台架、控制面板、万向脚轮、设备标牌等组成。
三、设备功能
发动机进气歧管的结构组成与工作原理实训
发动机排气歧管的结构组成与工作原理实训
发动机气缸垫的结构组成与工作原理实训
发动机活塞的结构组成与工作原理实训
发动机连杆的结构组成与工作原理实训
四、制作工艺
底座钢材焊接而成，外部进行防锈处理，并高温喷涂，使其表面耐油污，易清洁。
五、技术参数：
使用车型：东风汽车 EQ1118
发动机类型： L 型
发动机型号：（ 6BT 160-30 ）
气缸数量： 6 缸
运行转速： 26r/ 分
驱动速比： 25:1
电机功率： 250W
万向脚轮： 3 寸
设备颜色：解放蓝
外形尺寸： 1200*600*1400

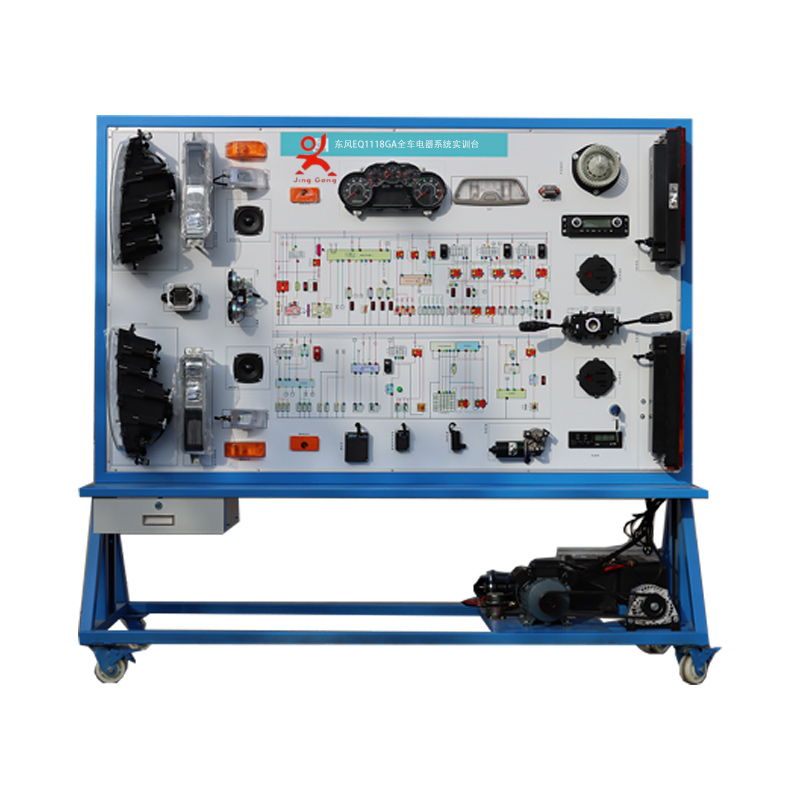

一、产品简介 东风 EQ1118GA 全车电器系统实训台
JG -DFQCT 东风 EQ1118GA 全车电器系统实训台 以东风 EQ1118GA 全车电器实物为基础，展示全车电器系统的结构组成和工作过程。适用于中高等职业技术院校，普通教育类学院和汽车培训机构。能够满足各类院校对东风 EQ1118GA 全车电器系统的理论和实践相结合的教学需要。本实训台功能齐全、操作方便、安全可靠。
二、结构组成
汽车部件包含：灯光系统、仪表系统、起动系统、充电系统、转向信号系统、喇叭、空调系统、室内灯系统、门控灯、雨刮系统、音响系统等。
设备台架包含：一体式设备框架，数据检测区，实物安装区、设备故障设置区、工作台、一体式工具箱、充电驱动电机、蓄电池、电源总开关等组成。配套设备使用说明，实训指导资料、产品合格证、保修卡。
三、实训项目：
灯光系统、仪表系统、起动系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训、
充电系统零部件认知、结构组成、线路测量、故障诊断与排除、拆装等实训
四、功能特点：
1 、动态运行功能：操作各个系统开关，各个系统均可正常工作，包含所有全车电器及电控系统。各单元可以独立或整体工作，控制各个系统的故障开关可实现各个系统的故障设置，使真实的故障再现，提供考核操作。
2. 显示功能：
仪表显示单元，实时显示发动机的各项数据，包含燃油显示、气压显示，发电机的充电显示等。 LED 灯实时显示执行器的工作状态。
3. 检测功能：
检测控制台面板上 , 外接接线端子 , 使学生在不拔下元件插头 , 不破坏原车线束的情况下 , 任意测量每一根线 , 每一个传感器的数值 , 每一个执行器的工作状态及变化 . 还可以通过端子 测量元件的电压 , 电阻 , 电流 , 波形等 , 实时了解各个元件的工作状态 .
五、产品工艺
台架底座采用优质钢材焊接而成，外形经过酸洗处理，再经过高温喷涂，使其表面光滑亮丽，耐油污，易清洁。
上箱采用钢板激光切割，板金折弯工艺，开口整齐、无毛边，表面无焊点。背部为三开门设计，可以全部打开，方便维修维护。
大面积工作台，台面为 2040*300mm ，可以放置教学资料，测量工具、诊断设备等。
工具箱为工作台下面，带有钥匙可上锁，方便检修工具管理。
驱动电机为 220V 电源，用来驱动发电机，完成充电系统的实训科目，带有漏电保护器，保证教学安全。
六、技术参数
外形尺寸： 2040mm×750mm×1900mm （长 × 宽 × 高）；
使用车型：东风 EQ1118GA
动力电源： 220V 交流电压；
工作电压： 24V 直流电压；
工作温度： -50℃ ～ 50℃ ；
电 机 : 380V/1.5KW
颜 色：解放蓝
蓄电池： 60AH/12V （ 2 块）
|
