解放CA1125J发动机实训台 ,解放汽车 CA6110 柴油发动机实验台

产品介绍：

汽车解放 CA1125J 发动机实训台
JG-QC081Fi 汽车 解放 CA1125J 发动机实训台

解放 CA1125J 发动机实训台 是配合学校、特种培训单位司训、汽修等专业的汽车培训技能用，该设备采用电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。通过发动机实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握发动机的构造和原理，提高学生对发动机的初步认识，使学生了解发动机起到更直观更深入的教学目的，是各单位对发动机理论和维修实训的理想的教学设备。

二、功能特点：

1 、真实可运行的电控高压共轨柴油发动机 ( 加速 / 减速 / 怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。

2 、实训台面板采用 4mm 厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。

3 、实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。

4 、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。

5 、实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。

6 、实训台配备有油门控制装置，可方便对发动机加速减速。

7 、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

8 、设备检测面板正前方底座上配有 20cm 的钢制台面，方便放置资料、检测仪器等。

9 、实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方 / 两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

四、技术规格：

1 、外形尺寸： 1500×1000×1700mm( 长 × 宽 × 高 )

2 、工作电源：直流 12V

3 、燃油标号：依发动机型号

4 、油箱容积： 10L

5 、工作温度： -40℃ ～ +50℃

6 、颜色： 7032

7 、钢管： 40*40*3mm

8 、面板机柜： 1.5mm 冷板冲压成形，背面设置维修门；

9 、移动脚轮： 120*80mm

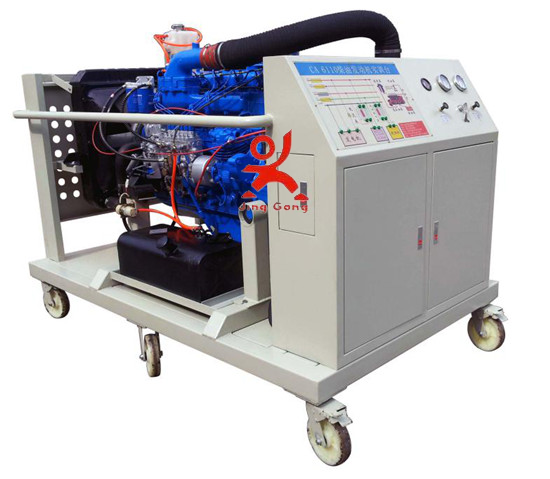

解放 CA6110 柴油发动机实训台
JG -QC245 解放 CA6110 柴油发动机实训台采用解放 CA6110 柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。

一、解放 CA6110 柴油发动机实训台功能特点：

1 、真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。

2 、实训台面板采用 4mm 厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。

3 、实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。

4 、实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。

5 、实训台配备有油门控制装置，可方便对发动机加速减速。

6 、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。

7 、实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。

二、技术参数：

1 、外形尺寸： 1700×1400×1300mm( 长 × 宽 × 高 )

2 、工作电源：直流 24V

3 、燃油标号：依发动机型号

4 、油箱容积： 10L

5 、工作温度： -40℃ ～ +50℃

6 、颜色： 7032

7 、钢管： 40*40*3mm

8 、面板机柜： 1.5mm 冷板冲压成形，背面设置维修门；

9 、移动脚轮： 200*100mm

三、解放 CA6110 柴油发动机实训台基本配置：
