产品介绍：

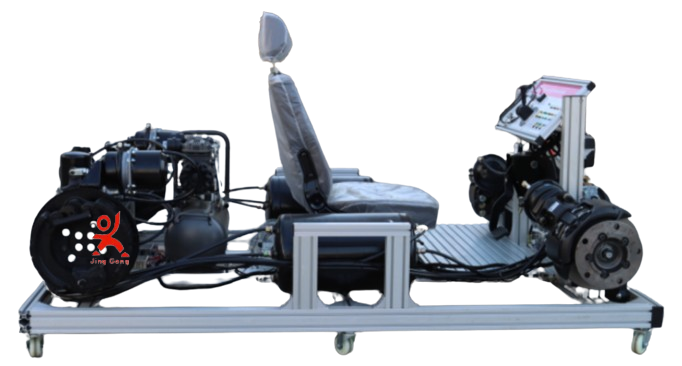

JG -DQSCT 东风 1120GA 东风气压刹车系统实训台 以东风汽车制动系统制作而成，能分展示载货汽车气压 ABS 制动系统的结构组成及安装位置并能使其动态运行在运行中，观察了解载货汽车气压制动系统的工作原理及工作过程是汽车维修培训机构必备设备之一。
二、结构组成
选用东风汽车制动系统配件材料，包含制动总泵、前盘式制动分泵，前盘式制动器总成、后断气分泵、后鼓式制动器总成、打气泵，储气筒，前后刹车机构、断气刹手阀、继动阀、快放阀、四回路保护阀、排水阀、安全阀、 ABS 电控单元、 ABS 气压调节阀、 ABS 轮速传感器、 ABS 系统转速信号盘，发动机电控单元、制动等开关、 ABS 车速调节驱动动电机。干燥器及限压阀总成、座椅、气压表、设备台架，等组件，配套汽车气压制动系统实验台操作说明及制动系统指导资料
三、实训项目
东风气压 ABS 制动系统配件的认知了解实训
东风气压 ABS 制动系统零部件拆装实训
东风气压 ABS 制动系统的制动蹄更换实训
东风气压 ABS 制动系统的工作原理实训
四、主要功能
展示功能：按照原车布局，展示汽车气压制动系统的结构组成与安装位置了解汽车气压制动系统的管路连接
动态运行：真实的演示气压制动系统工作原理，包含制动脚刹，制动钳抱死释放脚
刹，制动器释放回位
显示功能：气压表实时显示当前气压的变化；
五、制作工艺
严格按照原车布局安装每个零部件；
40*80 铝型材搭建而成
汽车座椅多方位可调节
前盘后鼓式制动结构
汽车部件整体全新
双气路供气设计
高清 UV 喷涂面板，线条清晰，不褪色
六、技术参数：
外形尺寸： 2200×1500×800mm
输入电源： AC220V
功 率： 1800W
气 压： 08MPA
系统电源： DC21V/24V
容积： 30 升
万向脚轮： 2.5 寸
工作温度： -50℃ ～ 50℃
|
