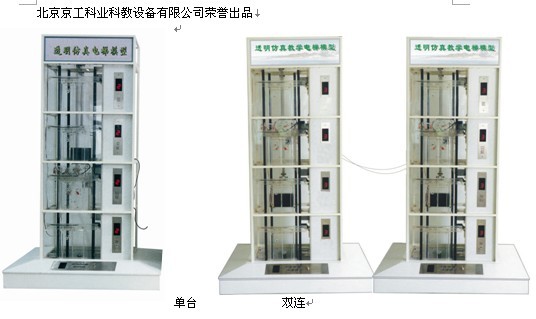

四层:系列电梯教学模型实验台(双联) (4层单、双联)

DT4系列透明仿真教学电梯(单台使用)
2DT4系列透明仿真教学电梯(双联)(二台合并使用)

注:设备分为: 1DT4-FP-XL60 (松下 PLC ) 、1DT4-FX1N-60MR (三菱 1N PLC ) 、1DT4-FX2N-64MR (三菱 2N PLC )、1DT4-CPU226-EM223 (西门子 PLC ) 、1DT4-CPM2AE (欧姆龙 PLC )
2DT4-FPX-X C60 透明仿真教学双联电梯模型产品说明 : 一、概 述

2DT4-FPX-X C60 型透明仿真教学双联电梯模型是在单台 透明仿真教学电梯模型的基础上,经二次研究开发出来的。从外型尺寸上来讲,其实就是两台单台透明仿真教学电梯模型;主要区别在编程及其实功能实现上不一样,即 由两台单梯的控制线路并联,进行逻辑控制,共用层站外召唤按钮,双联电梯的运行特点是采用就近的原则。(即假设一台电梯的轿厢在四楼,另一台在三楼,此时如一楼有召唤信号,则三楼的电梯响应召唤信号,四楼的不响应)。

电梯教学模型
教学电梯模型
本电梯是根据最常见的升降式电梯结构,采用透明有机材料制成,其结构与实际电梯完全相同,且几乎具备了实际电梯的所有功能。

电梯的电气控制系统采用可编程控制器 (PLC) 实现逻辑智能控制,交流变频调速 (VVVF) 驱动,其硬件构的组成及功能与实际电梯完全一样。 具有自动平层、自动开门关门、顺向响应轿厢内外呼梯信号、直驶、电梯安全运行保护以及电梯急停、慢上、慢下、照明、风扇等功能。且具有性能可靠、运行平稳、操作简单、能耗低和便于教学等特点。

二、电梯的基本结构:

1 、 机房部分: 包括曳引机、限速器、电磁制动器;

2 、 控制柜部分: 总电源、控制电源、 PLC 可编程控制器、变频器、 接线板等设备;

3 、 井道部分: 包括导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆等;

4 、 厅门部分: 包括厅门、召唤按钮厢、楼层显示装置等;

5 、 轿厢部分: 包括轿厢、安全钳、导靴、自动开门机、平层装置、操纵厢、轿厢内指导灯、轿厢照明等。
机 房 部 分
电 气 部 分
轿厢轿门结构
厅 门
双楔渐进式安全钳
凸轮式限速器
弹簧缓冲器
三、电梯的基本功能

A. 超速安全保护系统

当电梯发生意外事故时,轿厢超速或高速下滑(如钢丝绳折断,轿顶滑轮脱离,曳引机蜗轮蜗杆合失灵,电机下降转速过高等原因)。这时,限速器就会紧急制动,通过安全钢索及连杆机构,带动安全钳动作,使轿厢卡在导轨上而不会下落。

B. 轿厢、对重用弹簧缓冲装置

缓冲器是电梯极限位置的安全装置,当电梯因故障,造成轿厢或对重蹲底或冲顶时(极限开关保护失效),轿厢或对重撞击弹簧缓冲器,由缓冲器吸收电梯的能量,从而使轿厢或对重安全减速直至停止。

C. 门安全触板保护装置

在轿厢门的边沿上,装有活动的安全触板。当门在关闭过程中,安全触板与乘客或障碍物相接触时,通过与安全触板相连的联杆,触及装在轿厢门上的微动开关动作,使门重新打开,避免事故发生。

D. 门机力矩安全保护装置

门机用一定的力矩同时关闭轿厢门和厅门。当有物品或人夹在门中时,就增加了关门力矩,于是通过相连的行程开关使轿厢门和厅门自动重新打开,从而避免事故发生。

E 、厅门自动闭合装置

电梯层门的开与关,是通过装在轿门上的门刀片来实现的。每个层门都装有一把门锁。层门关闭后,门锁的机械锁钩啮合,此时电梯才能启动运行。

F. 终端极限开关安全保护系统

在电梯井道的顶层及底层装有终端极限开关。当电梯因故障失控,轿厢发生冲顶或蹲底时,终端极限开关动作,发出报警信号并切断控制电路,使轿厢停止运行。

四、主要技术参数:

1 、 外形尺寸: 长×宽×高( mm ) 1450 × 1160 × 2400

2 、 净 重 量: 160kg

3 、 载 重 量: 5kg

4 、 控制方式: PLC 控制 ( PLC 要求:继电器输出;输入输出点数至少 56 点;)

可选用的 PLC 品牌:松下、三菱)

5 、 调速方式: 交流变频调速

6 、 结构形式: 四层站

7 、 曳 引 机: 速 比 15:1

模数 1.5 ( 蜗轮减速器 )

8 、 拖动电机: 型号: JW524

电压: AC220V 50Hz

功率: 0.18KW

转速: 1400rpm
透明仿真教学电梯配置清单(松下双机)

序 号

名 称

单位

数量

备 注

01

电梯井道

1×2



02

电梯底座

1×2



03

松下 FP-XC60 可编程控制器

1×2



04

VFNC1S — 2004P — W 型变频器(东芝)

1×2

安装在电气控制板上

05

松下 PLC 专用通讯电缆 (AFC8513)

1

工具包内

06

松下 PLC 编程软件( FPWIN GR )及电梯程序光盘

1

编程软件、电梯程序

07

到站提示电铃

1

安装在电梯架顶部

08

曳引电动机

1×2

安装在电梯架顶部

09

蜗轮减速器

1×2

安装在电梯架顶部

10

连轴器

1×2

安装在电梯架顶部

11

电磁制动器

1×2

安装在电梯架顶部

12

曳引轮

1×2

安装在电梯架顶部

13

导向轮

2×2

安装在电梯架顶部

14

限速器

1×2

安装在电梯架顶部

15

旋转编码器

1×2

安装在电梯架顶部

16

导轨

4×2

安装在井道上

17

对重装置

1×2

安装在导轨上

18

对重重块

2×3

装在底盘包装箱内(使用时取出)

19

弹簧缓冲器

2×2

安装在电梯底座上

20

钢丝索

2×7

安装在井道中

21

限速器钢索张紧装置(重块)

1×2

安装在电梯底座上

22

随行电缆

1×2

安装在井道中

23

永磁感应器

1×2

安装在井道中

24

楼层召唤盒

4×2

安装在各楼层外部

25

轿厢内操纵盒

1×2

安装在电梯底座外部

26

楼层显示装置

5×2

安装在各楼层及底座外部

27

轿厢

1×2

安装在导轨上

28

安全钳

2×2

安装在轿厢架底部

29

导靴

2×2

安装在轿厢架顶部

30

门机装置

1×2

安装在轿厢上

31

照明灯

2×2

安装在轿厢一侧

32

风扇

1×2

安装在轿厢背部

33

电气控制板

1×2

安装在电梯架一侧

34

报警蜂鸣器

1×2

安装在电气控制板上

35

故障设置板

1

安装在电器控制板上

36

DC 12V 电源板

1×2

安装在电气控制板上

37

交流接触器

1×2

安装在电气控制板上

38

漏电脱扣器

1×2

安装在电气控制板上

39

接线电路板

1×2

安装在电气控制板上

40

极限开关(上、下)

1×2

安装在井道上、下部

41

内六角扳手( M2 、 M3 、 M5 、 M6 )、活动扳手 150mm

各 1 只

工具盒内

42

轴用挡圈钳 6# 、尖嘴钳

各 1 把

工具盒内

43

十字螺丝刀Φ 3 、Φ 6

2

工具盒内

44

一字螺丝刀Φ 3 、Φ 6

2

工具盒内

45

502 胶水

1

工具盒内

46

常用螺钉



若干



47

毛巾

1



48

教学电梯使用说明书

2

资料

48 电梯的构造与维修 教学VCD光盘 4片/套,320元
49 电梯操作工操作技术 教学VCD光盘 2片/套,140元
