JG-14型楼宇变频恒压供水技能实训装置

JG-14 楼宇变频恒压供水技能实训装置

一、系统概述

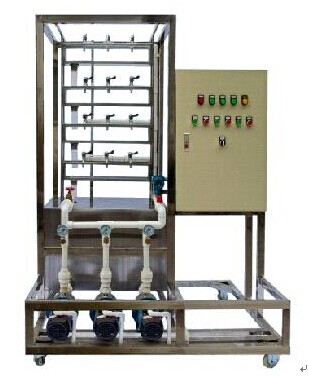

“ JG-14 型 楼宇变频恒压供水技能实训装置”集 PLC 、变频调速、过程控制、工程组态技术于一体。它由三层住宅消防、生活供水系统(实物模型),控制平台两大部分组成,包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、家用水龙头、蓄水池等工程设备。控制平台采用 PLC+ 变频器的开放式控制结构,可以完成多种模式下的楼层恒压供水实训实训,为教学研究变频恒压供水技术提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。

二、系统特点

控制平台采用 PLC+ 变频器的开放式控制结构,提供组态软件和 PLC 开发环境,可以让学生自行设计控制方案,灵活性强。

控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。

控制系统能模拟真实的给水系统,有自动控制和手动控制两种控制方式,当自动控制失效时,系统由手动控制方式运行。

控制对象全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化;模拟三层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;动力系统由 3 台水泵构成,其中 1 台常规变频循环泵,一台休眠小泵,一台消防泵,能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统,能够生动模拟大楼给排水系统的典型结构。

三、技术参数

输入电源:三相四线~ 380V ± 10%  50Hz

环境温度: +4 ℃~ +45 ℃

装置容量:< 5kVA

整机外形尺寸: 1200mm × 800mm × 1650mm 安全保护:具有漏电自动保护装置,短路保护。

四、实训项目

结构认识与调试

单泵控制变频恒压供水

生活水系统静态压力控制

生活水系统动态压力控制

生活水系统的分时控制

夜间休眠模式下的供水

消防状态控制

综合控制系统

五、基本配置

电源控制屏(铁质双层亚光密纹喷塑结构)

(1) 交流电源(带有过流保护):单相交流电   220V  50Hz

三相交流电   380V  50Hz

(2)PLC 采用三菱 FX2N 可编程控制器,提供了 PLC 开发环境,可以让学生自行设计控制方案。

(3) 变频器采用三菱变频器 1.5KW

(1) 生活供水管网的恒压供水

(2) 可实现以天为周期的定时控制压力控制,以适应供水压力变化的需求

(3) 夜间可启动休眠小泵运行实现最大限度节能,实现小流量下的生活供水

手动控制装置

控制系统采用手动控制和自动控制两种控制方式,手动控制器在实际工程应用中具有十分的重要性,在该装置当中加入该装置具有如下作用:

(1) 在自动控制器失效的状态下,手动控制系统可以保证系统的可靠运行

(2) 在系统投入自动控制前,可用手动控制器检验动力线路和动力设备的运行工况,可靠保护 PLC 和变频器设备

恒压供水模型

供水模型全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化;模拟三层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;动力系统由 3 台水泵构成,其中一台常规变频循环泵,一台休眠小泵,一台消防泵,能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统,能生动模拟大楼给排水系统的典型结构

监控软件

配备监控系统软件 , 可以实现对供水过程的全监控。实现控制系统的参数整定和状态分析。提供组态软件,可以让学生自行设计监控界面。

六。实际配置清单

1 .交流接触器

6

2 .三相漏电开关

1

3 .单片断路器

2

4 .热继电器

3

5 .熔断器

6

6 .变频器

1

7 . PLC

1

8 .水泵

3

9 .压力变送器

1

10 .指示灯

若干

11 .按钮

若干

12 .不锈钢架子

1

13 .水阀

10

14 .压力表

4
