JGRHXK-1 型小型冷库制冷系统综合实训考核装置
JGRHXK-1 型 小型冷库制冷系统综合实训考核装置” 是根据教育部“振兴 21 世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。
该装置适合大专院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》《冷库工程与运作管理》、《冷库制冷工艺》等的实训教学及制冷专业中级、高级工的鉴定及考核。
一、装置特点
1. 该实训考核装置具有电力拖动控制、 PLC 控制和触摸屏控制三种控制方式，配温度传感器及采集模块，可进行数据采集
2. 直观性强：装置采用敞开式设计，控制电路及制冷管路系统直接展现出来，器件贴有名称标识，学生可直观认识各种器件
3. 实训性强：可以进行单独的 PLC 实训和触摸屏实训；通过组态软件用户可以进行二次开发，通过连接 PLC 进行模拟仿真
• 技术性能
1. 输入电源：三相四线（或三相五线） ～ 380V ± 10% 50Hz
2. 工作环境：温度 -10 ℃ ～ + 40 ℃ 相对湿度 ＜ 85%( 25 ℃ ) 海拔＜ 4000m
3. 装置容量：＜ 5.5kVA
4. 制冷剂： R22
5. 制冷量： 5.3kW
6. 重 量： 300kg
7. 外形尺寸： 400cm × 200cm × 200cm
• 基本配置及功能

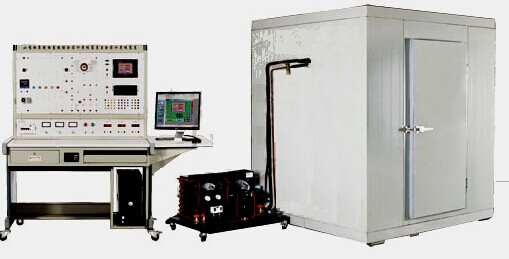

实训装置主要由控制台、风冷制冷机组、拼装式冷库、主机实训模块、温度和压力传感器采集模块及触摸屏实训模块等组成
1. 电源控制部分
(1) 交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有三只指针式交流电压表，分别指示输入三相电网电压值
(2) 安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2. 测量仪表
• 指针式电压表：量程 0 ～ 450V ，精度 2.5 级
• 真空压力表：量程 -0.1 ～ 1.5MPa
• 真空压力表：量程 -0.1 ～ 3.5MPa
• 数显温度表：采用 PT100 传感器，测量范围 -50 ～ 150 ℃
3. 小型冷库电气控制考核板
面板上印有小型冷库电气控制原理图，并设有相应测试点及信号灯，便于学生分析测量。
4. 风冷制冷机组
包含 3 匹全封闭制冷压缩机、风冷冷凝器、 视液镜、储液器、干燥过滤器、供液电磁阀、热力膨胀阀、手阀等构成
5. 拼装式冷库： 库体尺寸为 192cm × 192cm × 220cm ，内部装有库灯、风机盘管蒸发器、化霜加热丝等，冷库外面留有出水口
6. 主机实训模块 ： 配置西门子 CPU224 PLC （ AC/DC/RLY ）主机， 集成数字量 I/O （ 14 路数字量输入 /10 路数字量输出）、一个 RS-485 通信口， 含有 PPI 、 MPI 通信，配套 PC/PPI 编程电缆
7. 温度采集模块 : 配置西门子 EM231 模拟量模块，集成 4 路模拟量输入
8. 触摸屏实训模块：配置 5.7 英寸 STN256 色触摸屏，一个 RS-485 通信口（与 PLC 通信），一个 RS-232 通信口
9. 实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定
• 实训项目
• 小型冷库的电气控制实训
• 小型冷库制冷系统启动、运行、调试、保护技术
• PLC 可编程控制器实训
• 触摸屏技术应用实训
|
