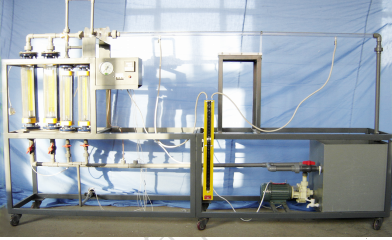

JGRQY —27多相流综合实验系统

一、功能：

使学生认识气液两相流在工业生产中的重要作用，了解气液两相流型研究的发展现状，知道判别两相流流型的方法及流型判别的特征，能准确绘制两相流流型图，并与典型流型图做比较，能运用两相流动理论分析解决工程实际问题。可进行以下实验：

1、气液两相流流型识别实验。流行识别完后与典型的Baker流型图，Weisman流型图做对比；

2、两相摩阻梯度实验

3、管道内空泡份额测定实验

二、配置：

有机玻璃管实验段、不锈钢循环管道、玻璃转子流量计、差压传感器、压力表、空气减压阀、局部构配件、水泵、水箱、不锈钢台面及支架等。

三、技术参数：

气流量测量：0.25～16Nm3/h　 水流量测量：0.6～10m3/h

流量：12.5m3/h　　　　　　　扬程：30mH2O

电源：220Ｖ

外形尺寸：实验台 4500mm×500mm

重量：实验台：180㎏

工作环境：常温
