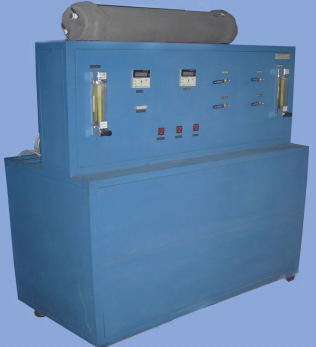

JGGRHZ—17换热器综合实验台

一、 功能：

实验台可更换三种不同换热器，通过热流体与冷流体的分别流动，进行热交换，实测出流体的流量及温度等有关数据，计算出热交换的热量及对数平均温差，分析换热器的传热状况，比较顺流和逆流的差别，本台为水-水换热实验。

二、 配置：

换热器 Ⅰ（套管式、换热器Ⅱ （板式）、换热器 Ⅲ （列管式）电加热水箱、热水泵、流量计、水箱恒温控制仪、顺逆流转换阀组、数显温度智能仪表、热电偶、控制调节阀门及管路。

三、 技术参数：

测量流量： 16-160 L/h 温度：0～80℃

水泵流量：2m3/h 水泵扬程：8 m

电源：三相四线/380V 功率：5KW

外形尺寸：1200×600×1500（㎜）

重量：220㎏

工作环境：常温 ;

换热器综合实验台
产品型号：JGL－564
外形尺寸：1200×650×1700mm
工作电压：380V 功率：10.7KW
主要用途：可作板式、列管、套管三种换热器的性能测试、评价与研究。
主要配置：钢制移动式实验台、套管式换热器、板式换热器、列管式换热器、流量、温度等测试系统。
