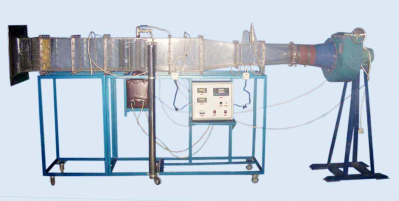

JGRQC—04 强迫对流翅片管簇管外放热和阻力测试装置

一、 功能：

该装置可熟练实验原理和实验装置，学习正确使用测温度、测流速、测热量、测压差等仪表。测取管外放热和阻力的有关实验数据，用威尔逊方法整理实验数据，求得管外放热系数，同时将阻力数据整理成无因次关联式的形式。对实验原理，实验方案和实验结果进行分析和讨论。

二、 配置：

有机玻璃实验风洞（入口段、整流段、平稳段、前测量段、工作段、后测量段、收敛段、测速段、扩压段组成）、实验热管及翅片管、加热装置（加热水箱、加热管、冷凝水计量）、离心风机、电机、调压器、测试仪表（智能测温表、数显电压、数显电流、温度切换，均安装在一电控箱中）、空气流量测速测量（毕托管、压力计）。

三、 技术参数：

压力测量： 0～60mmH 20 温度测量：0～100℃ 测量功率：0～2KW

电源：三相四线：380V 功率：5KW

外形尺寸：4500×600×1600（mm）

重量：200㎏

工作环境：常温
