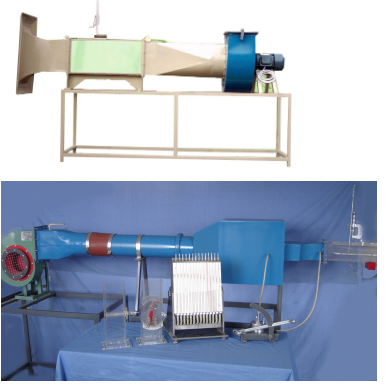

JGLFC—16 多功能附面层实验台
一、 功能：
本试验台是一个吸气式风洞，它是由风机将空气流经收敛段、工作段、过渡段，最后通过风机排入大气。在工作段内，可以得到一平行均匀的气流。调节风机出口的风门，可以改变气流的速度。在工作段内安设不同的实验件和相应的测试装置，可以进行各种不同的试验。主要可用来测试流体绕经不同的物体时物体表面的附面层、速度和压力分布例如：1、平板附面层速度分布的测定。2、 绕流园柱体表面压力分布测定3、绕流机翼表面的压力分布测定
二、 配置：
实验风道（收敛段、工作段、实验件、过渡段）、速度测针、附面层探针、座标器、导轨、风机（可调速）、调节阀门、微压计、支架等。
三、 技术参数：
试件、圆柱体、机翼、附面层。
电源：单相/220V 功率：1.5KW
外形尺寸：3600×600×1200（㎜）
重量：90㎏
工作环境：常温
JGL－587B 多功能附面层实验台
外形尺寸：1600×600×1500mm
主要用途：学习测量流体绕流物体时物体表面压力分布的方法； 通过实验了解实际流体绕圆柱体流体时，其表面压力分布的情况并与理想流体的压力分布相比较。
学习测量流体绕流机翼时机翼表面压力分布的方法； 测定在不同冲角下机翼的表面压力分布。
主要配置：移动式不锈钢实验台架、引风机、变频器、风洞，多管微压计，坐标尺，毕托管，控制箱等。
技术参数：电压：380V；转速：2800r/min；流量：700-800 M3/h；
压力：912-720 Kpa；功率：0.75KW；噪音： ≤65LWAdB
|
