JGLSJ－22 温度、湿度、压力、流量测量仪器示教板
热工类测量仪器示教板，分为温度测量示教板；压力测量示教板；相对湿度测量示教板；流量测量示教板。
各测量挂板均是以实物加某些传感器的放大剖面制作而成。因为测量仪器众多，挂板只是选择了具有代表性的、典型的、长用的仪表及传感仪器。

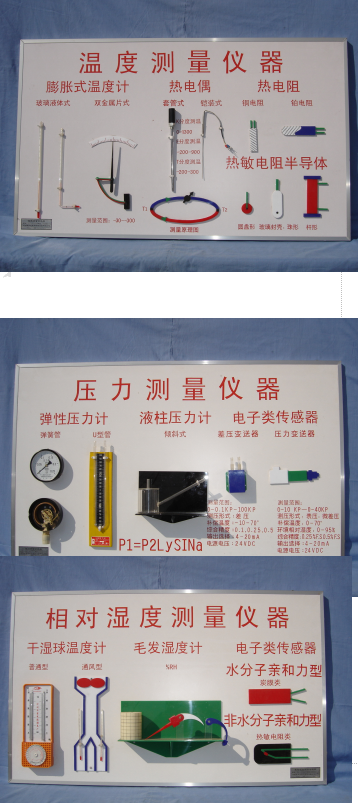

一、温度测量仪器
1、 膨胀式温度计（含玻璃液体式、双金属片式）。
2、 热电偶（分套管式与铠装式）将测到的热电势信号通过电位差计或温度显示仪表得到温度值。
3、 热电阻类
4、 热敏电阻类
5、 半导体，这部分测温器件将温度变化所产生的电压信号通过温度显示仪表读出温度值。（如下图所示）
二、压力测量仪器挂板
1、 弹性压力计，可直接读取压力数值。
2、 液柱压力计，通过液柱的压差直接读压力数值。其中，倾斜式压力则用来测量微弱压力。
3、 电子类传感器；主要将压力转换成电信号后，在数显或指针表上读取。（如下图所示）
三、相对湿度测量仪器挂板
1、 干湿球温度计，直接监测空气中的干湿温度。
2、 毛发湿度计，通过毛发的伸缩带动指针，直接指示空气中的相对湿度。
3、 电子类传感器，主要分水分子亲和力型和非水分子亲和力型两大类，它们将湿度转换成电信号后由仪表读出。（如下图所示）

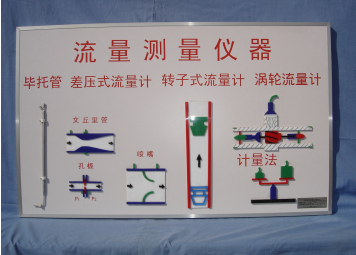

四、流量测量仪器挂板
1、 毕托管，属于动压测量型器件。
2、 差压式流量计，属于静压型测量器件。这两类均可通过压差数值进行计算得到流量数。
3、转子式流量计，可直接读取流量信号。分为水计量型与气计量型。
4、 计量法，其中称重法与体积法均是简便易作的流量计算方法。（如下图所示）
|
