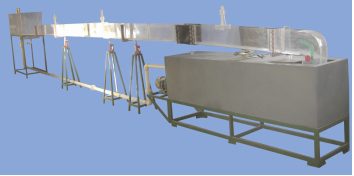

JGLSP－26变底坡循环水槽

一、功能：

1、通过观察，加深和巩固棱柱形渠道中恒定非均匀渐变流十二条水面曲线的概念，了解它们的特点、规律及各水面曲线的发生条件与形状。

2、观察渠道底坡变化时水面曲线的衔接情况。

3、在渠道底坡可变的矩形水槽中，放置某一模拟的水工建筑物或改变成不同底坡时，在受边界条件影响的范围内，都会导致原有水流运动状态的改变而形成非均匀流动 。

二、配置：

槽头水箱、稳流筒、消力池、整流栅板、量水堰、闸板、槽身、测针、座标架、供水箱、水泵、阀门、三角堰、宽顶堰、实用剖面堰、坡度调节千斤、支架等组成。

三、技术参数：

流量：11 m3/h 扬程： 18 m

电流：380V 功率：1.5KW

外形尺寸：11000×500×1500（㎜）

工作温度：0～50℃ 工作湿度：45～80%
