JG-802CTB型 数控车床电气控制与维修实验台 （半实物）

简介：一、特 点：
◆jg-802CTB型 数控车床电气控制与维修实训台（半实物）由实训台和半实物组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床装配调试、数控编程与加工操作等到多项教学实训。
◆系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
◆半实物数控车床采用耐磨结构，具有一定的车削能力，可对有机玻璃、塑料、木头等材料进行简单车削加工，具有真实数控车床的机械运动，X、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由三菱变频器驱动，主轴和主轴电机间通过带轮进行传动，并配有三爪卡盘。
◆四工位真实电动刀架，可实现加工时的换刀操作。

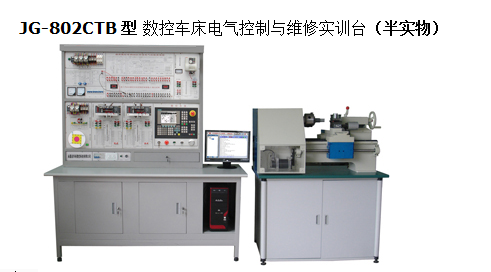

产品参考图片：

主要功能：JG-802CTB型 数控车床电气控制与维修实训台 （半实物）

一、特 点：
◆jg-802CTB型 数控车床电气控制与维修实训台（半实物）由实训台和半实物组成，能完成数控系统的安装调试、参数设置、PLC编程、故障诊断与维修、数控车床装配调试、数控编程与加工操作等到多项教学实训。
◆系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示，模块化设计，将数控系统接口信号在各模块上展开，信号可测量。
◆半实物数控车床采用耐磨结构，具有一定的车削能力，可对有机玻璃、塑料、木头等材料进行简单车削加工，具有真实数控车床的机械运动，X、Z进给轴采用伺服电机驱动，并设计有正负限位，参考点等开关，主轴采用三相异步电机变频控制，由三菱变频器驱动，主轴和主轴电机间通过带轮进行传动，并配有三爪卡盘。
◆四工位真实电动刀架，可实现加工时的换刀操作。



二、技术性能：
1. 输入电源：三相四线380V±10% 50Hz
2.装置容量：＜2kVA
3. 实训台外形尺寸：实训台 180cm×70cm×189cm，
三、配置及功能：
1. 控制屏采用铁质双层亚光密纹喷塑结构。
2. 电源部分采用三相四线380V交流电源供电，漏电保护器控制总电源，控制屏的供电由钥匙开关和启停开关控制，电压表监控电网电压。
3. 数控系统单元西门子（SINUMERIK 802C base line）数控系统。
4. X/Z进给轴均采用交流伺服电机驱动。
5.主轴电机由变频器进行无级调速。
6.设计有专门的故障设置区和排故操作单元。教师在故障设置区通过开关设置故障；在实训台有LCD点阵图滚屏显示故障代码,具有数控车床的故障维修考核功能。
四、半实物数控车床参数：
●床身最大回转直径：250mm
●刀架最大回转直径：120 mm
●X/Z轴行程：130×300 mm
●定位精度：0.04 mm
●主轴电机功率：750W
●主轴高转速：1500rpm
●电动刀架：4工位
●外形尺寸：1120×610×650 mm
五、部分实训项目：
1. 数控车床电气系统的设计
2. 数控系统的参数设置与调整
3. 输入输出接口实训
4. 机床参考点的调试
5. 伺服电机驱动单元的调试与应用
6. 变频器的调试、参数设置与应用
7. 电动刀架控制实训
8. 数控系统的通讯
9. 数控车床故障诊断与维修
10. 数控系统的操作与编程
11. 数控车床加工实训
