JGLY-71 生活供水管路安装实训装置

智能楼宇实训设备都不仅适用于学生进行器材认识和安装、系统软硬件操作、系统方案设计、线路联接、设备调试和故障排除等技能的实训操练；也适用于教师进行实验和实训的教学演示、故障设置、学生考核及相应的成绩评定等。所以能较好地满足教学的实用性、方便性和可操作性。
智能楼宇实训设备的所有设备和器材均为现实工程中使用的主产品，不仅具有典型性，并具有较大的市场占有率，一般是楼宇工程中比较常用及典型的器材或是同国家各考证鉴定所的考证设备相一致的器材，品牌一般为国内知名或国外品牌，且全部符合有关国家标准。产品的设计与施工现场贴近，能够全面体现楼宇工程施工中的设计、安装、连接、设置、调试、维修等的全部过程。能体现职业教育的特点，表现系统的应用效果，构建教、学、用一体化的环境。所以具有较强真实性和现场感。

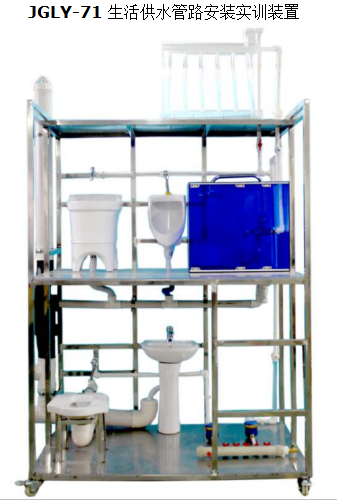

产品参考图片：

主要功能：JGLY-71 生活供水管路安装实训装置

一、实训设备主要配置
办公楼给水方式为普通给排水，给水入管入框架后立管至二层，在二层经水表后布水给拖布池、采用按钮自闭式冲水阀的挂式小便器和小便槽，排水接至本层排水横管后再入立管。住宅楼给水方式为一户一表式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按 6 户计），一层立管 6 根，至二层立管 5 根，二层布水管以上为四根 , 一层由左至右卫生器具分别为：附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，有接至屋顶的透明太阳能管，并装有太阳能模型），按实际工程连接入排水横管后连入办公楼排水立管，再汇合集中排出。
二、实训设备实训功能

1 、整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向。
2 、设置带苏维托排水系统的排水主立管演示，能了解苏维托排水系统的组成、结构和原理。
3 、关键部位采用透明管路，能看清管路中水流的走向。
4 、展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。
5 、所有洁具和给排水设备都能真实演示。
三、实训设备技术指标

外形尺寸： 1500 × 1000 × 2400mm
框架材料：304不锈钢
地板材料：钢化玻璃
进水要求： 0.05MPa ～ 0.75MPa
安全保护：具有漏电自动保护装置和接地保护
