JG-09PLC 恒压供水系统实训装置

一、系统概述
JG-09PLC型恒压供水系统实训装置适合普通大学、高等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。
JG-09PLC型恒压供水系统实训装置也适合中等职业学校、技工学校机电类专业自动控制技术教学内容的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。

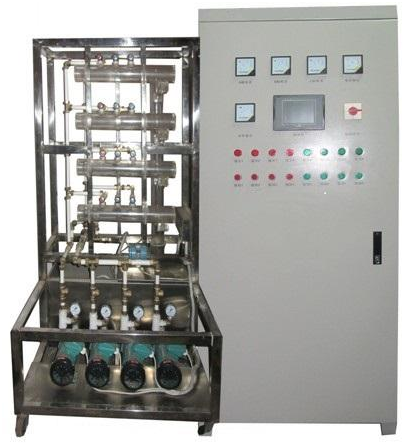

产品参考图片：

主要功能：

JG-09PLC 恒压供水系统实训装置

二、系统配置
1、电气控制柜：贴塑钢板材料、尺寸：1800×800×600mm，灰白色，带万向滚轮及刹车装置，双层结构；1台；
2、PLC：主机48点(FX2N-48MR)、继电器输出，配置与计算机通讯线及编程线；内附8K步RAM、功能指令298条，有模拟量模块，通讯功能强；配置8位模拟量输入输出模块（两路输入，一路输出）、PID调节模块；晶体管输出的16点扩展模块；各1台；
3、变频器：FR-E540 2.2KW、三相400V电源，可选择柔性－PWM控制/高载波频率PWM控制，V/F控制，自动转矩提升控制等；1台；
4、触摸屏：MT506 5.7英寸彩屏，可与PLC、计算机通讯；1台；
5、常用低压电气：D20单、三相空开；各1个；
6、DZ47LE漏电保护器C16；1个；
7、RLI-15A熔断器，RT16-32；各3个；
8、CJ20-20交流接触器；6个；
9、JQX中间继电器；3个；
10、JS7-2A时间继电器；2个；
11、JR36-20热继电器；4个；
12、200W可调电阻器；2个；；
13、BK-100控制变压器；1个
14、220VLED指示灯（红、绿）；红4个、绿4个；
15、1平方、0.5平方BVR导线；各200米；
16、按钮；红4个、绿4个；
17、接线端排；10块；
18、导线标号套管（配0.5、1平方导线）；各1卷（200米）；
19、走线槽（中、小号），40米；0.5～1mmBVR导线2卷；
20、器件安装网孔板：尺寸：1400×700mm；1块；
23、控制柜门：门上安装一块电压表（配转换开关测量三相电压）、三块电流表0～20A、功率表一块（0～5KW）；八个指示灯（四红四绿）；八个按钮（四红四绿）；
24、工程实训配套专用软件。
三、实训项目
实训一 控制屏结构认识与调试实训
实训二 单泵控制变频恒压供水实训
实训三 双泵切换变频恒压供水实训
实训四 生活水系统静态压力控制实训
实训五 生活水系统动态压力控制实训
实训六 生活水系统的分时控制实训
实训七 夜间休眠模式下的供水实训
实训八 消防状态控制实训
实训九 综合控制系统实训

四、控制对象技术参数（该技术参数是其中一台的资料）
四个驱动循环泵，功率0.5KW；上下双层不锈钢水箱，水管为有机玻璃透明材料；流量传感器，压力表等恒压供水装置。
用MCGS监控恒压供水系统,要求形象生动,有相关数据显示。
