JGLY-23 楼宇对讲及门禁系统实验实训装置

楼宇对讲及门禁系统实验实训装置 控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由对讲主机、联网板、可视电源、可视户机、网络控制器、门禁考勤机、电脑中心软件系统等组成，能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。

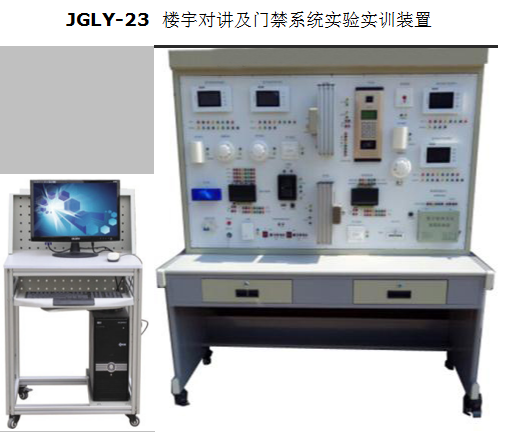

产品参考图片：

主要功能：JGLY-23 楼宇对讲及门禁系统实验实训装置

一、装置组成：
楼宇对讲及门禁系统实验实训装置 控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由对讲主机、联网板、可视电源、可视户机、网络控制器、门禁考勤机、电脑中心软件系统等组成，能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。

二、设备参数及性能：
1.装置组成：
本系统控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由对讲主机、联网板、可视电源、可视户机、网络控制器、门禁考勤机、电脑中心软件系统等组成
2.系统实训功能：
能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
三、系统技术指标：
1.工作电压：单相三线220V±5% 50Hz
2.整机容量：＜300W
3.外型尺寸：150×70×180cm3
4.安全保护：具有漏电自动保护装置
5.故障设置：具有故障设置系统
四、可以做的实训项目
1.门口机安装操作
2.可视分机安装操作
3.非视分机安装操作
4.电脑管理中心软件操作
5.各类探头的安装调试操作
6.按接线图系统接线操作
7.系统调试操作
8.分机设置号码操作
9.门口机呼叫分机操作
10.分机呼叫管理机操作
11.门口机与管理机间操作
12.软件报警处理设置操作
13.线路及设备故障的判断与处理
14.设计并安装一个简易应用系统
五、主要设备参数;
1、彩色可视数码ID刷卡主机：
对讲主机一套，选用的是工程上使用的主产品。并要具备安防功能小区电脑管理中心，还要具备下述功能和特点：主机外壳采用不锈钢材料。整体结构和内部结构设计合理，便于安装和维修。
主机板采用双面印刷电路板，键盘与主机板一体化，主机板和其他部分连接采用接插件，便于安装和维修。分机和主机呼叫号码采用弹性编码模式，以适应各种不同结构的应用。主机开锁密码由管理中心随意更改。电源供应器为不间断直流稳压电源，当停电时电源供应器自动切换为蓄电池供电，设有蓄电池过充电和过放电和限流保护电路。采取双组电源供电技术，即视频部分独立供电，提高视频部分的抗干扰性能。采用视频放大器和分配器，使图像信号进行合理的阻抗匹配和达到远距离的有效传输，确保图像质量。系统采用模块化设计，可视分机与非可视分机可兼容于同一个系统。
可视分机设有4防区报警控制器，报警器控制功能强，使用方便。管理中心可连接个人电脑，使用TRONIC?9000智能小区管理系统软件。可视对讲：主机呼叫分机实现可视对讲。遥控开锁：分机和管理中心机可遥控开锁。密码开锁：由管理员随意修改开锁密码。管理中心呼叫/监视：管理中心可呼叫/监视主机，也可呼叫分机。 分机呼叫/紧急报警：分机可向管理中心呼叫/紧急报警。
监视：分机监视主机。 安防联网：分机内置的报警控制器所连接的探测器被触发后，自动向管理中心报警，分机连接的警号也发出报警声。多性质防区：分机内置4防区，4个防区的性质分别为：①延时防区 ②24小时防区。分机报警密码撤布防及修改功能。
环境温度：－20～＋55℃
相对湿度：45％～95％
大气压力：86～106Kpa
分机使用环境：
环境温度：－10～＋55℃
相对湿度：45％～95％
大气压力：86～106Kpa
外壳防护等级：
主机：IP33
分机：IP30
音频特性：
谐波失真：≤5％
应答通道信噪比：≥35dB
主呼通道信噪比：≥40dB
应答通道音频输出不失真功率≥100mW
主呼通道音频输出不失真功率≥5mW
振铃声压：≥70dB
视频特性：
摄像头：1/3”黑白广角CCD，内置红外LED照明，解析度>380TVL最低照度<0.1LUX。
黑白显示器：4”扁平CRT，解析度>450TVL。
电源供应器：
输入：交流220V±10%
输出：直流12V±10%（非电池供电时）
电瓶：免维护蓄电池，一个12V7Ah。
分机内置报警控制器：4防区。
报警器主要参数：
四个防区
四个防区性质：24小时防区，延时防区
延时防区延时时间：30秒
密码撤布防功能，密码可修改。
其他参数：
配线方式：管理中心到主机为（2+2）总线+1根视频线，主机至层间分配器为8总线，主机至视频放大器、分配器为1视频线，可视电源至视频放大器、分配器、用户分机为2+2电源线，层间分配器至用户分机为5线，视频分配器至用户分机为1视频线。
开锁功能：分机开锁、主机密码开锁、管理中心开锁
管理中心带载能力：最多99主机
主机带载能力：最多256个层间分配器。（可根据用户要求进行扩展）
层间分配器带载能力： 2、4、8个分机。
2、联网转换器：
联网板一套，选用的是工程上使用的主产品。
3、门禁专用电源：
可视电源一套，选用的是工程上使用的主产品。
4、彩色高清4.3寸室内分机 (带2防区)：
可视户机带安防2套，选用的是工程上使用的主产品。
5、彩色高清4.3寸室内分机 (带8防区)
对讲户机二套，选用的是工程上使用的主产品。
6、层间分配器
层间分配器一套，选用的是工程上使用的主产品。
7、网络控制器
网络控制器一套，选用的是工程上使用的主产品。
8、NTS-SM9000电脑中心软件
电脑中心软件一套，选用的是工程上使用的主产品。
9、FL-476红外探头
红外探头二套，选用的是工程上使用的主产品。
10、SG-278A煤气探头
煤气探头二套，选用的是工程上使用的主产品。
11、SG-168A烟感探头
烟感探头二套，选用的是工程上使用的主产品。
12、2000C门禁考勤机
门禁考勤机一套，选用的是工程上使用的主产品。
13、DJ2CR电控锁
电控锁一套，选用的是工程上使用的主产品，并要配立体模型门。
14、DJ2CG灵性锁
灵性锁一套，选用的是工程上使用的主产品，并要配立体模型门。
15、SCK-01出门按钮
出门按钮二只，选用的是工程上使用的主产品。
16、PL-099门铃
门铃二只，选用的是工程上使用的主产品。
六、设备配置单：
