产品名称：

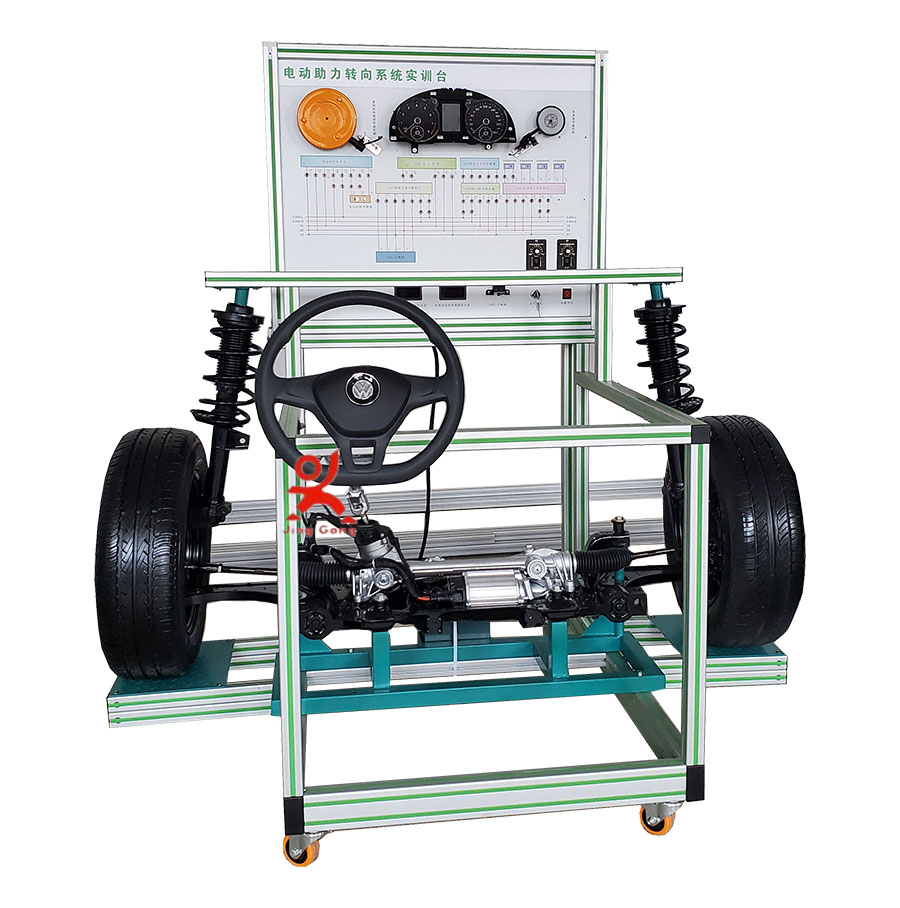

速腾电动助力式转向实训系统汽车平台装置

本实训台以大众速腾电动助力转向系统实物总成为基础，配置电控系统检测控制面板，使电动转向系统可真实运行，可完成对电动转向系统的组成结构、工作原理、系统诊断、故障考核等实训项目，适用于各中高等职业院校及培训机构对汽车电动助力转向的教学需求，需要配套相关虚拟仿真资源结合使用。

【产品参数】

设备尺寸： 1800*800*1800mm( 长宽高 )

工作电源： 220V 10A

工作温度： -30°~+50°

【产品配置】

一、移动教学台架

前桥悬挂系统：包含前桥、羊角、下臂、前避震、轮胎等；

转向系统：转向机总成、横拉杆、方向机总成、方向盘、传感器等；

主台架：带活动脚轮的移动教学台架，方便设备的移动；

二、检测控制面板

1. 诊断座：可连接汽车诊断仪对电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；

2. 电路图：完整的彩色电控系统电路图、原理图、电控单元插接件针脚图等；

6. 检测端子：采用 8MM 标准检测端子，与电控单元针脚数量一致，可方便测量电控系统的各个端子的电压、电阻等数据；

4. 完整的电控系统：转向控制单元、发动机控制单元、继电器保险盒以及相关的传感器等；

虚拟仿真资源功能

【产品功能】

1. 结构认知：合理的设计结构便于直观理解汽车前桥悬挂系统和电动助力转向系统的构造、组成结构；

2. 动态演示：可演示电动助力转向系统真实动态工作过程，通过操控车速模拟系统可进行在车速快慢两种状态下转向力度的对比试验；

3. 检测测量：对照面板上完整的电动转向系统电路图可通过检测端子实际测量各个传感器、执行器静态及动态的数值参数；

4. 自诊断：配备 OBD-Ⅱ 诊断座，可以通过专用解码器对电动转向电控系统进行读取故障码、清除故障码、数据流读取、波形读取分析等实训项目；

5. 考核功能：配置有故障设置器，可对故障点设置断路和虚接两种故障现象，便于对学员进行考核，故障开关采用三档大电流开关，最大可设置 10A 电流的故障点；

【实训项目】

1. 掌握电动转向系统的动态演示操作；

2. 学习并掌握通过对转向横拉杆的调节对前轮前束做基本的调整；

3. 学习并掌握转向及前桥悬架系统机械的组成结构及工作过程；

4. 学习并掌握在设置故障后根据故障现象对故障进行排除的方法；

5. 学习使用汽车诊断仪对电动转向系统进行数据流、故障码的读取及分析；

6. 了解与分析判断电动转向系统各个传感器与执行器的分布位置、种类、性能；

7. 学习使用并掌握使用示波器、万用表对电动转向系统传感器、执行器的信号波形、电压、电阻进行采集和分析；

【产品工艺】

1. 检测面板：采用 4mm 厚优质铝塑板作为底板，表面经 UV 平板打印后由数控雕刻机开孔成型；

2) 结构展示：以爆炸的方式展示行驶制动转向系统及组件的结构。

3) 原理演示：模拟行驶制动转向系统及组件的工作原理。

4) 模拟工况：在原理演示时可以控制行驶制动转向系统的工况

5) 展示特效：模拟行驶制动转向系统运行时的机械运动特效。
