产品介绍:
产品型号: JGKPD-ESP

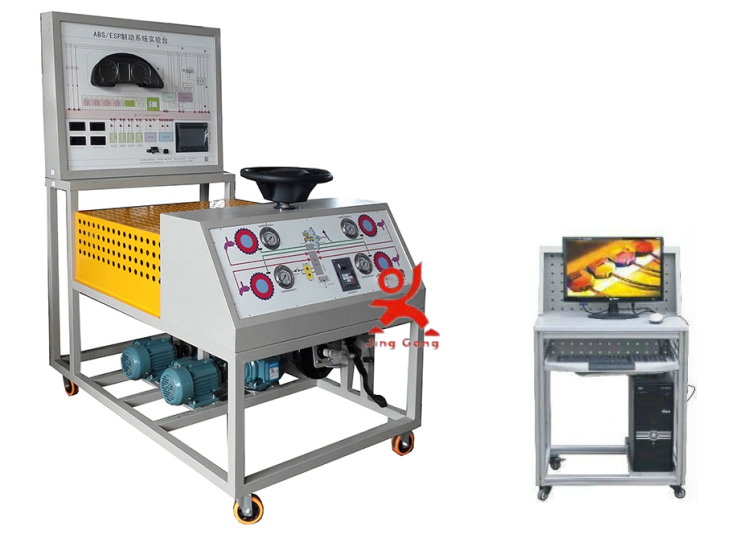

产品名称: ESP 系统实训台
 一、产品简介
该设备采用大众汽车 ABS/ASR/ESP 制动系统为基础,配有 ABS/ASR/ESP 系统工作原理图,真实展示紧急制动时 ABS/ASR/ESP 系统工作过程。
满足对 ABS/ASR/ESP 制动系统的结构组成、动作演示等教学功能。
适合于汽车 ABS/ASR/ESP 制动系统理论教学和检测与维修实训的教学需要。
二、功能特点
1. 真实的汽车 ABS/ASR/ESP 制动系统实物为基础,完整展示 ABS/ASR/ESP 制动系统的组成结构。
2. 由三相异步电动机带动前后轴转动,模拟汽车行驶。紧急踩下制动踏板时, ABS/ASR/ESP 系统开始工作,前后制动盘保持微量转动,制动踏板上可感觉不断弹脚,真实演示汽车 ABS/ASR/ESP 系统的工作过程。
3. 实训台面板上绘有彩色 UV 平板喷绘电路图和液压管路图,学员可直观对照电路图和 ABS/ASR/ESP 制动系统实物,认识和分析控制系统的工作原理。
1. 实验系统用于汽车 ESP 制动系统的结构和控制系统的故障设置、故障诊断、检测、排除和拆卸装配等实际测量等实践性教学以及考核使用;
2. 运转部分 : 用变频器带动四个三相电机工作 , 模拟汽车在路面行使 , 踩下制动踏板 , 在制动碟将要抱死时 ,ABS 系统开始工作 , 使制动碟处在抱死与不抱死的临界状态 , 在制动蹋板上明显感受到不断的反弹作用 , 充分展示 ESP 系统的工作过程 ;
3. 展示部分 :
面板上有原车 ESP 系统的规范原理图、电路图(线色、线径、元件符号、接头符号等)和 ABS 液压工作图,并能直接在电路图上检测 ESP 电路进行各元件及故障分析诊断 ;
面板上安装有 4 个压力表 , 充分反映制动总泵和制动分泵的压力变化 ,ESP 系统工作时 , 各个车轮的压力表指针不停的摆动 , 表现 ESP 工作时系统不停地施压和泄荷工作 ;
面板上装有 ESP 故障指示灯 , 可反映 ESP 电控系统工作状况 , 当 ESP 灯亮时 , 表现 ESP 电控部分有故障 , 制动时 ESP 失效 , 系统以常规制动方式进行 .
检测诊断部分 :
配有诊断接口,能通过专用设备进行动态数据流、故障码等参数的读取和设置;
外接式诊断端子,可通过专用检仪器进行全整个电控系统信号的检测与分析。
6. 为降低成本、减少噪音,使用变频电机驱动系
工艺
1 )面板:采用 5MM 厚铝塑板制作而成,不变形、坚固耐用,并可保持五年不褪色;面板文字。
2 )支架:实验台支架采用全焊接结构,由优质钢材制作,安装四个脚轮,可以移动和锁止,表面经过喷塑处理。
功能与特点:
1. 二维码联网功能:主要配件通过手机二维码扫描,链接到“汽车教学资料”,查看相应设备详细介绍,包括结构组成、原理动画、维修知识等。辅助教学功能:配有详细教学资料,配备汽车教学软件(另选购)提升教学质量。
2. 智能化考核、故障设置区 , 可进行短路、断路、虚接等故障,并可模拟信号,该系统以安卓 (Android) 系统与无线网络 (WIFI) 为基础,将智能化故障设置和考核系统设计成可在任意安卓 (Android) 系统的智能手机或平板电脑上运行的 APP 软件,利用手机或平板电脑拥有的 WIFI 组网功能与装有远程故障设置控制系统模块的实训台或示教板进行无线通讯,具有如下功能:权限管理功能:该系统可设置管理员、教师、学生权限。管理员权限可对系统的 ID 、密码、考题范围等进行管理;教师权限可进行考核试题、学生班级信息、出题及试卷存储、成绩查询、成绩单输出等功能;学生权限可进行学生信息管理、答题等功能。 |
