JG-DTF01 型 自动扶梯部件安装与调试实训设备

  一、自动扶梯的结构特点 ： 自动扶梯是以电力驱动，在一定方向上能够大量、连续运送乘客的开放式运输机械。   具有结构紧凑、安全可靠、安装维修简单方便等特点。因此，在客流量大而集中的场所，   如车站、码头、商场等处，得以广泛应用。   本扶梯具备运输能力，各传动零件均采用金属件精制而成。

  二、自动扶梯的主要参数及零部件 ：

1 ．主要参数

(1) 额定运行速度：梯级在空载情况下的运行速度 V=0.5m ／ s 、

(2) 倾斜角度 (α) ：梯级运行时与水平面构成的最大角度，为 35° 。

(3) 提升高度 (H) ： 1500mm 。

(4) 梯级宽度 (B) ：   1000mm 。

(5) 水平梯级数量： 2 平级。

(6) 最大输送能力： 1000 人 /h 。

(7) 电机功率： 7.5KW

(8) 运行条件：连续制

(9) 桁架挠度： ≤1/1000

(10) 曳引机：蜗轮蜗杆

(11) 重量大约： 5500KG

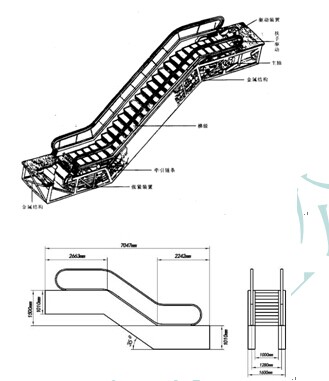

（ 12 ）外形尺寸大约： 7047×1600×3500mm

 2 ．主要零部件   扶梯由桁架、驱动减速机、驱动装置、张紧装置、导轨系统、梯级、梯级链，   扶栏扶手带以及各种安全装置所组成。

(1) 桁架：它是扶梯的基础构架，扶梯的所有零部件都装配在这一金属结   构的桁架中。它用角钢、型钢等焊制而成。   桁架由 3 部分组成，即上平台、中部桁架与下平台。为保证扶梯处于良好工作状态，桁架刚度高，其允许挠度一般为扶梯上、   下支撑点点间距离的 1‰ 。同时，扶梯桁架设有中间支承，起支撑作用，而且可随桁架的胀和缩自行调节。

(2) 驱动机 ( 以链条式为例 ) ：驱动机主要由电动机、蜗轮蜗杆减速机、链轮、制动器 ( 抱闸 ) 等组成。电动机的安装位置采用立式驱动机。其优点为：结构紧凑，占地少，重量轻，便于维修；噪音低，振动小。

(3) 驱动装置：驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力，经驱动链用以驱动梯级和扶手带，从而实现扶梯的主运动，并且可在应急时制动，防止乘客倒滑，确保乘客安全。该装置装配在上平台 ( 上部桁架 ) 中，如下图所示。

(4) 张紧装置：如下图所示，张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力，使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时，张紧小车上的滚子精确导向产生位移，使其安全装置 ( 梯级链断裂保护装置 ) 起作用，扶梯立即停止运行。

(5) 导轨：梯级运行和返回导轨均为冷弯型材，具有重量轻、相对刚度大、制造精度高等特点，便于装配和调整。

(6) 梯级链：如下图所示，梯级链由具有永久性润滑的支撑轮支撑，梯级链上的梯级轮就可在导轨系统、驱动装置及张紧装置的链轮上平稳运行；   还使负荷分布均匀，防止导轨系统的过早磨损，特别是在反向区两根梯级链由梯级轴连接，保证了梯级链整体运行的稳定性。   (7) 梯级：   整体压铸梯级：如下图所示，整体压铸梯级系铝合金压铸，脚踏板和起步板铸有筋条，起防滑作用和相邻梯级导向作用。这种梯级的特点是重量轻，外观质量高。

(8) 扶手驱动装置：如下图所示，由驱动装置通过扶手驱动链直接驱动，无须中间   轴，扶手带驱动轮缘有耐油橡胶摩擦层，以其高摩擦力保证扶手带与梯级同步运行。   为使扶手带获得足够摩擦力，在扶手带驱动轮下，另设有皮带轮组。皮带的张紧度由皮带轮中一个带弹簧与螺杆进行调整，以确保扶手带正常工作。

(9) 扶手带：如下图所示，扶手带由多种材料组成，主要为天然 ( 或合成 ) 橡胶、   棉织物 ( 帘子布 ) 与钢丝或钢带等。扶手带的标准颜色为黑色。

(10) 梳齿、梳齿板、楼层板：   ① 梳齿：如图下图所示，在扶梯出入口处装设梳齿与梳齿板，以确保乘客安全过渡。梳齿上的齿槽与梯级上的齿槽啮合，即使乘客的鞋或物品在梯级上相对静止，也会平滑地过渡到楼层板上。   ② 梳齿板：梳齿板用以固定梳齿。   ③ 楼层板 ( 着陆板 ) ：楼层板既是扶梯的出人口，也是上平台、下平台维修间 ( 机房 ) 的盖板，为有机玻璃制作透明直观。

(11) 扶栏：扶栏设在梯级两侧，起保护和装饰作用。

(12) 润滑系统：所有梯级链与梯级的滚轮均为永久性润滑。主驱动链、扶手驱动链及梯级链则由自动控制润滑系统分别进行润滑。该润滑系统为自动定时、定点直接将润滑油喷到链销上，使之得到良好的润滑。润滑系统中泵或电磁阀的启动时间、给油时间均由控制柜中的延时继电器控制。

三、控制部分：

1 、扶梯是公共交通的重要工具，安全是至关重要的。本扶梯可实现故障的报警动作。根据扶梯安全标准 (EN) 规定，   自动扶梯有以下几种安全装置：   ① 断链 ( 梯级链 ) 急停开关。   ② 断带 ( 扶手带 ) 急停开关。   ③ 过电流保护，相位监测。   ④ 驱动轴安全制动器。   ⑤ 应急开关。   ⑥ 电气防反转装置。

2 、其他部分：   控制柜内电路保护：空气开关，熔断器   相位继电器，热保护器，电源为三相五线。

四、主要实训项目：

扶梯扶手带安装与调整实训设备

扶梯梯级安装与调整实训设备

扶梯曳引机系统安装与调整实训设备

扶梯驱动机构安装与调整实训设备

扶梯机械防逆转系统、电气防逆转系统安装与调试实训设备

扶梯润滑系统组装与实验实训设备

扶梯安全保护系统组装与动作实验实训设备。
