大众捷达综合底盘实训台,

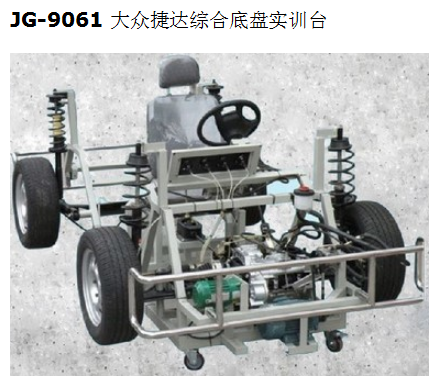

JG-9061 大众捷达综合底盘实训台
一、产品简介
该大众捷达综合底盘实训台采用大众捷达汽车底盘各系统为基础,充分展示汽车底盘各系统的组成结构。
包括汽车前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系等系统、安装脚轮的可移动式台架等组成。
适用于学校对底盘各系统的理论和维修实训的教学需要。

二、功能特点
1.安装真实的汽车底盘各系统(包含前后悬挂系、转向系、传动系、手动变速器及挂档机构、制动系),充分展示汽车底盘各系统的组成结构。
2.可真实对汽车底盘各系统展示与拆装实训。
3.经解剖的手动变速器可动态演示与检测,减速电动机输入动力,变速器可进行换档操作及动态测试,四车轮与地面接触可慢速行驶演示。
4.电机驱动方向助力泵,真实演示助力转向工作过程。
5.实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
三、技术规格
外形尺寸:2500×1600×1500mm(长×宽×高)
电源:220V
工作温度:-40℃~+50℃
主机:原车装置
电动机:220V/250W 15转/分
漏电保护开关:DZ47LE-32
颜色:7032
钢管:40*40*3mm
移动脚轮:100*50mm
四、基本配置(每台)

序号

名 称

规格型号

单位

数量

1

传动系统



1

2

转向系统



1

3

制动系统



1

4

行驶系统



1

5

离合器



1

6

变速器



1

7

前后桥/悬架



1

8

换档机构



1

9

减速电动机



1

10

单相交流电动机



1

11

漏电保护开关及附件



1

12

司机座椅



1

13

钢制台架

约2500×1600×1500mm(长×宽×高)

1
