超大型 发动机翻转架， 汽车发动机翻转架是一种汽车维修和保养常用的设备，其被广泛应用于轿车等小型车辆的维修和保养，可以在翻转架上设置发动机的所有辅助设施，实现发动机大修、起动、故障设置及诊断、排除等功能。发动机拆装翻转台架功能

1.适用于重量为500kg以下的发动机，设有多个托盘，可以接油、放置零部件和零部件清洗；

2.双侧蜗杆转动手轮，转动手轮便可轻松地操控发动机随蜗轮轴翻转，并且翻转到任何角度都可以可靠自锁。

3.结构紧凑，移动方便，工作中心低，便于操作，主机输出端联接盘可做360度回转，以适应发动机总成的分解与装配，便于从各角度观察发动机构造、拆装和修理；

4.发动机拆装翻转台转轴悬挂端尽量选择发动机部件较少的一侧，翻转时的重力平衡中心作为悬挂点。发动机通过4支螺栓与转轴的连接板和连接导杆连接在一起。

发动机翻转架使用注意事项

1.发动机置于翻转架上，要检查自锁装置是否已经锁定；

2.在翻转架下部放置接油盆，方便拆装时小零件的储存及接油；

3.拆装时注意翻转架车轮已经锁死，或者用枕木固定；

4.翻转前解除自锁，将发动机进行翻转，到一定位置时固定自锁装置。

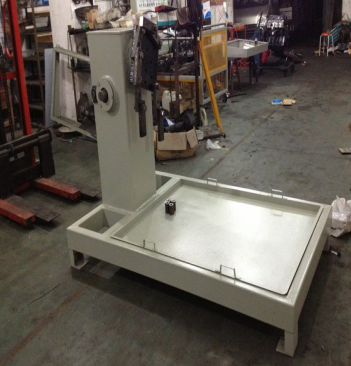

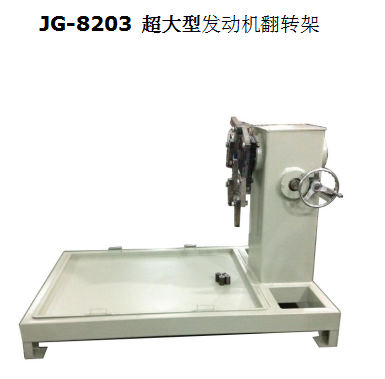

JG-8203 超大型 发动机翻转架

外形尺寸：1450×1080×1200㎜

使用环境：温度-5℃～40℃；湿度≤80％

一、产品功能

本机主要用于汽车发动机维修过程中的分解与装配作业。也可用于汽车变速器总成的分解和装配作业。（需另配置附件）

适用于东风康明斯、玉柴、潍柴、锡柴、上柴等系列中重型汽车发动机的拆装（发动机总成重量应小于2000公斤）。与发动机连接方式：连接发动机侧面，实现发动机完全解体拆装。
联接盘承重量：≤2000㎏ 中心距地高度：1000㎜
发动机翻转架可以手工转动，表面采用优质金属油漆喷涂；
全身钢结构，结实耐用，旋转盘与发动机夹具采用螺栓连接的方式进行安装；
发动机附翻转架,由减速机控制，翻转轻松、方便、安全；360度内可任意停放，方便发动机拆装、维修；
底部安装接油盘，大面积接油盆可做到工具、零件、机油不落地；
底部配2个万向轮和2个导向轮，方便移动，车轮有锁死功能，锁死后不能移动，方便对发动机进行操作；
翻转架可承重不小于2000kg；夹具上连接杆刚度较好，发动机安装后翻转架上后，底盘中心挠度不大于5mm；
把发动机固定在翻转架上，可轴向360度翻转并可在任意角度锁定，确保翻转轻松，自锁稳固，操作空间大，方便拆装；学员可在拆装台架上进行发动机拆装和修理的实操，充分满足发动机解体、装复、调试、检验全过程的要求。
