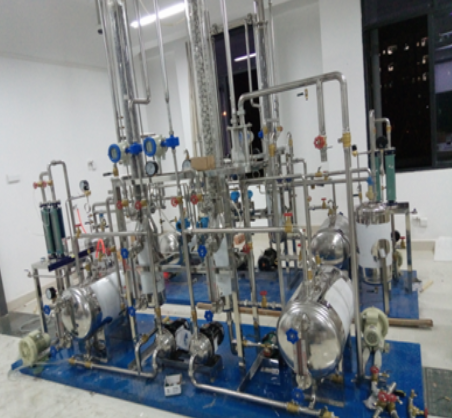

填料吸收塔实验装置
型号：JGL－H004
一、装置功能要求：
1、能够测定填料塔流体力学性能，分析比较不同喷淋密度下的载液点与泛点；
2、能够测定填料吸收塔不同喷淋密度下的体积传质系数；
3、装置最好能够实现在线实时分析实验数据，不能够实现在线实时分析时，需提供配套的分析仪器；
4、装置要求配置有集成或独立的控制显示系统，方便直观了解装置运行状况，并实时现场操作；
二、主要配置：
气体钢瓶、质量流量计、涡轮流量计、填料塔、漩涡气泵、压差传感器。
三、配置及技术参数：
1、体系：CO 2 ～空气～水，常压常温，液体流量范围： 0～1000L/h，气体流量范围：0－20m3 /h
2、填料塔：塔体透明，塔内径≥100 mm，有效填料层高≥2000 mm
3、填料：要求所购 8 套装置中至少装填 4 种以上填料
4、旋涡气泵：风压≥7kPa，风量≥36m3 /h
5、测控：
温度：铂电阻 精度：B
液体流量：涡轮流量计，精度：≤1%FS；CO 2 流量：转子流量计；空气流量：质量流量计；
载体要求：可以采用触摸屏和平板电脑一体机，全程数字化触摸屏控制操作：配置 HMI，投影式触控技术，包含 5000 万次触摸点，19 寸显示，内存≥2G；
6、装置整体要求采用可拆卸式铝合金框架，装有水平可调节支撑型脚轮；
四、软件
1、实验数据处理软件一套，与实验设备配套使用
2、化工原理单元操作仿真软件一套。与设备配套使用；
3、装置配套教学视频一套，且该视频必须是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项；
4、配置装置详细使用说明书、以及相关参数文件，方便老师和学生查阅相关装置资料。
