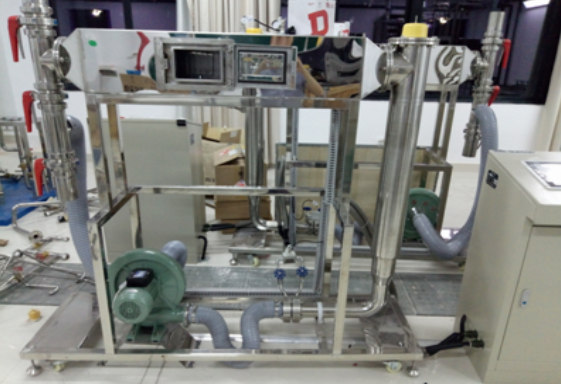

洞道干燥实验装置
型号：JGL－H006

一、装置功能：
1、能够测定不同干球温度、不同风量下的干燥曲线和干燥速率曲线；
2、能够对恒速阶段的传质系数进行实测和理论比较；
3、装置能够实现废气的部分循环利用功能；
4、湿球温度的测定，需消除水分对干燥介质状态的影响；
5、装置要求配置有集成或独立的控制显示系统，方便直观了解装置运行状况，并实时现场操作；
二、主要配置：
中压风机、孔板流量计、干燥室、称重系统、压差传感器。
三、配置及技术参数：
1、干燥室：质量风速：1～3.5 kg/m2 ?s，干燥介质温度可达 100℃，304 不锈钢，耐高温透明视窗
2、风机：低噪音中压风机，最大风量 160 m3 /h，设置新鲜气进口与废热气出口
3、湿球温度测量系统：透明可视
4、管路及阀门：304 不锈钢，304 不锈钢蝶阀和铜闸阀
5、温度：铂电阻 精度：B
流量：孔板流量计 m=0.6，环隙取压；
压力：压差传感器，精度：≤0.5%FS；
称重系统：自动除皮称重传感器 0~1000g
载体要求：采用触摸屏和平板电脑一体机，全程数字化触摸屏控制操作：配置 HMI，投影式触控技术，包含 5000 万次触摸点，19 寸显示，内存 2G；
6、装置整体要求采用可拆卸式铝合金框架，装有水平可调节支撑型脚轮；
四、软件
1、实验数据处理软件一套，与实验设备配套使用；
2、化工原理单元操作仿真软件一套，与设备配套使用；
3、装置配套教学视频一套，且该视频必须是本实验装置的教学视频，学生可课前预习或者进入实验
室后观看装置操作流程及注意事项；
4、配置装置详细使用说明书、以及相关参数文件，方便老师和学生查阅相关装置资料。
