JG-TF01型 太阳能发电整流逆变实训装置

JG-TF01型 太阳能发电整流逆变实训装置是基于太阳能发电，电能的整流、储存和逆变。本系统由模拟太阳装置、光伏发电系统和控制单元组成。模拟太阳光装置采用两个220V/400W金卤灯制作。模拟太阳光装置底部带有四个万向轮可以随意调整模拟太阳光的位置，极大的方便了学生做实验。

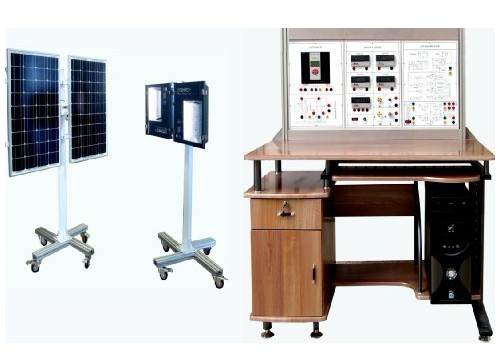

产品参考图片：

主要功能：

JG-TF01型 太阳能发电整流逆变实训装置

JG-TF01型 太阳能发电整流逆变实训装置是基于太阳能发电，电能的整流、储存和逆变。本系统由模拟太阳装置、光伏发电系统和控制单元组成。模拟太阳光装置采用两个220V/400W金卤灯制作。模拟太阳光装置底部带有四个万向轮可以随意调整模拟太阳光的位置，极大的方便了学生做实验。

一、技术参数：
单个太阳能电池板参数如下：
额定峰值功率：60Wp
短路电流：3.89A
峰值电流：3.47A
开路电压：21.3V
执行标准：GB/T 9535
功耗：1400W
二、实验内容：
1、光伏电池板开路电压测试试验
2、光伏电池板短路电压测试试验
3、光伏电池板功率测量实验
4、不同光照下光伏电池板最大功率测量实验
5、不同光照下的光强测量实验
6、光伏电池板输出特性实验
7、光伏电池板充电控制原理实验
8、光伏电池板防反充实验
9、逆变器基本原理实验
10、简单逆变器输出波形测试试验
11、逆变电源驱动直流负载实验
12、逆变电源驱动交流负载实验
13、 充电控制实验
1)接反保护试验
2)控制器对蓄电池的过充保护实验
3)控制器对蓄电池的过放保护实验
4）防反充实验
