JG-TYN05 逆变器系统原理及应用实验箱
该逆变器系统原理及应用实验箱由AC/DC电源模块、离网电源控制模块、开关控制模块、仪表监控模块、负载实验模块，等组成。

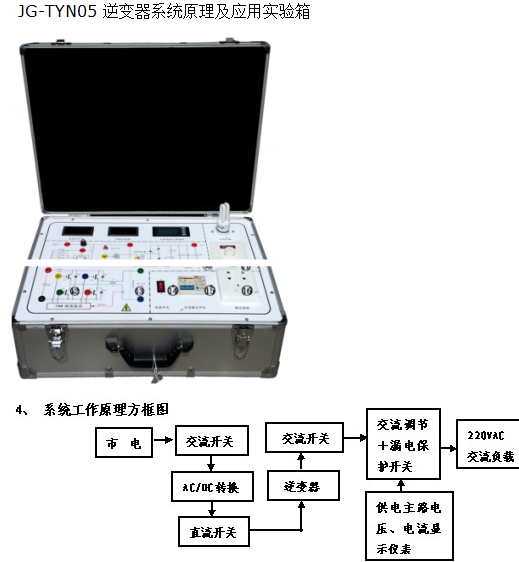

产品参考图片：
主要功能：JG-TYN05 逆变器系统原理及应用实验箱
1、该逆变器系统原理及应用实验箱由AC/DC电源模块、离网电源控制模块、开关控制模块、仪表监控模块、负载实验模块，等组成。
2、教学及研究实训项目
2、4、离网逆变电源实验
实验1、逆变器逆变原理实验（通过逆变器各测试点的测试）
实验2、逆变电源直流输入欠过电压保护实验。
实验3、逆变电源输出交流电的波形、谐波含有率、功率因素的比较实验。
实验4、逆变器与市电互补自动切换实验
实验5、逆变器输出过载保护实验
实验6、逆变器输出欠、过压实验
3、运行技术条件
3、1、离网电源控制单元：系统根据实际的工作需要，通过开关单元的开和关，可实现对各类交流负载实现供电。
◆ 直流输入电压：12VDC
◆ 交流输出电压：220VAC ◆ 交流输出功率：200W ◆ 频率范围：50Hz
◆ 效率：84.5%
◆ 输出波形：正弦波
◆ 工作环境：温度-20 ℃ ～50 ℃◆ 相对湿度﹤90﹪（25 ℃ ）
◆ 保护功能： 极性反接、过放、过压、短路、漏电、过热、过载、接地故障。
3、2、AC/DC变换电源控制单元：系统根据实际的工作需要，通过开关电源单元的开和关，可实现对逆变电源实施直流输入供电。
◆ 交流输入电压：220VAC
◆ 直流输出电压：12VDC ◆ 直流输出功率：300W ◆ 工作环境：温度-20 ℃ ～50 ℃◆ 相对湿度﹤90﹪（25 ℃ ）
◆ 保护功能： 短路、漏电、过热、过载、接地故障。
3、3、开关控制单元：所有系统内外单元的引线经隔离开关接至各自的端子上，在工作过程中，一旦发生漏电、短路、过流、过热情况，开关自动断开电源，起到保护仪器仪表和人身的安全。
3、4、显示单元：交流电压、交流电流、交流功率、设备工作温度。
5、 售后服务
◆ 使用手册（含实验指导）
◆ 产品培训
6、离网逆变电源实验箱
7、 系统配置（配置单）
编号 |
产品名称 |
型号规格 |
数量 |
单位 |
备 注 |
1 |
实验箱 |
570*420*200mm |
1 |
只 |
|
2 |
离风逆变器 |
DC-AC 300 |
1 |
台 |
系统自带 |
3 |
蓄电池 |
7Ah/12V |
1 |
个 |
系统自带 |
4 |
实验跳线 |
50CM |
1 |
套 |
实验附件 |
5 |
开关电源 |
12V/50W |
1 |
只 |
系统自带 |
6 |
负载 |
交流 |
1 |
套 |
球泡灯 |
7 |
使用手册 |
|
1 |
本 |
|
8 |
钥匙 |
|
2 |
把 |
|
8、系统使用说明
1、系统面板序列号
2、系统序列号排列说明
逆变器原理及应用实验箱 |
编号 |
名 称 |
功 能 描 述 |
编号 |
名 称 |
功 能 描 述 |
1 |
直流电压表 |
显示当前蓄电池电压 |
9 |
负载功率调节 |
根据负载情况，调节负载功率 |
2 |
直流电流表 |
显示蓄电池输出电流 |
10 |
逆变状态指示 |
FULL 逆变器故障或保护，ST 运行 |
3 |
交流计量表 |
显示交流 V、I、KW、KWh，时间 |
11 |
USB输出 |
输出直流5伏电压，可为移动设备充电 |
4 |
交流负载 |
系统自带40W阻性负载 |
12 |
全桥驱动 |
用示波器测试全桥驱动工作波形 |
5 |
15A 保险丝 |
系统运行安全保护 |
13 |
交流输出 |
经逆变后输出的正弦波AC220V |
6 |
逆变开关 |
按下开关后逆变系统工作 |
14 |
电源开关 |
打开后，实验箱电源接通 |
7 |
推挽升压驱动桥 |
用示波器测试前级工作波形 |
15 |
输出开关 |
输出有漏电、短路保护开关 |
8 |
直流高压测试 |
经升压后此点电压为DC 400V |
16 |
输出插座 |
为外部家电产品提供300W以内电能 |
3、系统使用说明
◆ 通电前，确认实验箱各电源开关为“关”位置；
a 打开实验箱交流开关，直流电压表显示实验箱直流供电压（11-14V），直流电流表显示000，电能计量模块显示交流电压，按Up或Down可上下翻阅交流电压、电流、功率、KWh、时间等显示项目。
b 接入实验箱自带交流负载，系统标配为40W白炽灯，阻性负载，用户可根据实验需要换成200W以内阻性、感性负载。
c 选择实验项目后：打开逆变开关，略等2秒钟左右，逆变系统输出220V交流电，此时负载供电由交流电转为逆变器供电，完成市电到逆变供电切换。
关机顺序：按照先直流，后交流的顺序，关闭实验箱逆变开关后，再关闭交流开关即可
4、系统故障处理
◆ 紧急关机顺序： 交流开关
◆ 故障处理
故障现象 |
检查内容 |
处理方法 |
实验箱仪表无显示 |
检查电源线是否与实验箱连接，插头有松动 |
重新连接外部电源线，将插头插紧再试 |
离网电源无法开机 |
检查保险丝，或负载有无过载 |
更换保险或排除过载故障后再试 |
离网电源开机
无输出 |
蓄电池电压是否过低或输出有漏电 |
对蓄电池进行电能补充或检查负载故障，排除后再试 |
5、注意事项
◆ 实验箱在工作6～12个月时,应定期检查所有接线端是否松动,接头是否氧化并擦拭机箱外尘土。
◆ 安装时一定要安装在通风较好的地方，每隔三个月要通电至少30分钟对蓄电池进行电能补充。
◆ 非专业人员,严禁打开柜体进行检查和维护。
|
