JG-500 家用电器实训装置
随着经济的发展,家用电器已渗透进各 的课程,实验占有相当大的比重。家用电器行各业。并已成为人民牛活不可缺少的一部 种类很多,一般分为家用电器和日用电子器分。家电维修实训室是比较热门的专业，家电实验室能满足学生在组装、调试、维修方面的实习，是学生在电子应用专业上综合实习的场所。家电实验设备，，充分考虑实验室现状与发展，从性能和结构上进行了改进和创新，采用积木式结构，布局合理，使用方便，每个单元都可进行故障实验、测试、研究、分析，并且教师可自编自导实验，提高实验效果及学生动手能力，了解新的电器维修技术。

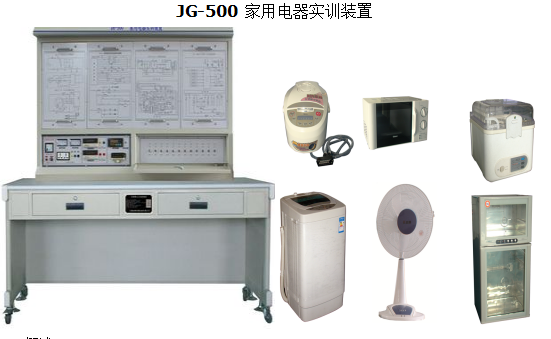

产品 JG-500 家用电器实训装置 参考图片：
主要功能： JG-500 家用电器实训装置
一、概述
本家用电器实训装置包括电话煲、全自动洗衣机、电风扇、电烤箱、电饭煲、微波炉等故障分析与判断方法。能使学生更全面的了解和掌握家用电器的工作原理和维修技能。
二、技术性能
工作电源：AC220V±5% 50HZ
安全保护：漏电保护（动作电流≤30MA），过电流保护，熔断器保护
最大输入额定功率：1200W
环境温度：－10℃~60℃
外型尺寸：1600×700××1650mm
三、实训的基本配置及功能
1实训台
铝型材框架铁质双层亚光密纹喷塑结构，高密度耐磨桌面板。
2 交流电源：220V 50Hz（带有过流保护）
3 直流电源:可调、固定输出

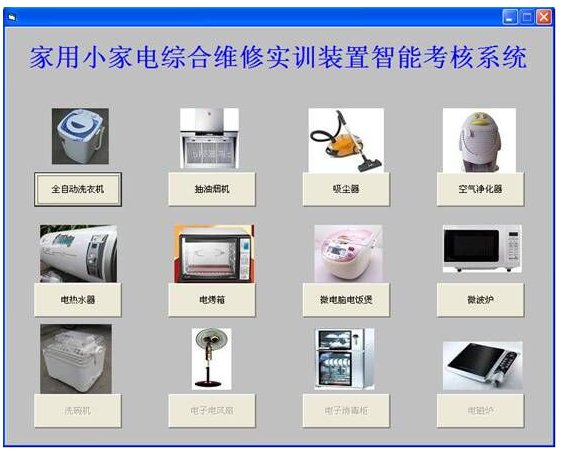

4 实训考核系统:
1、计算机可以监控1-126台家用电器智能考核台
2、已设置60多个故障点。
3、具有发卷功能
4、具有收卷功能
5、具有单台和全部实验台清零功能
6、具有自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计、分析
9、设有进入系统密码，进入系统后能够修改密码
10、具有打印功能
11、具有答题次数限制功能
12、学生台配智能答题器，学生可以通过答题器与都师进行数据交换
5实训挂件：铁质双层亚光密纹喷塑结构，铝塑面板能完成机电类、电热类、电磁类家电产品的电气原理实训；能设置常见电气故障；符合国家安全标准。
四、实训项目
洗衣机模块
1. 全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2. 全自动洗衣机机械结构的认识及拆装
3. 进水、排水常见故障的检测和排除
4.洗涤、脱水常见故障的检测和排除
5.全自动洗衣机程控器的检测
6.电机及电机控制故障的检测和排除
7.机械传动系统的常见故障及检修
8.集成控制电路检测和故障分析排除
9.漏电安全防护报警系统故障分析和排除 |
电饭煲模块
10.微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
11.微电脑控制电饭锅结构的认识及拆装
12.微电脑控制电饭锅能量转化，温度传导的工作原理
13.微电脑控制电饭锅加热，保温相互转换及工作原理
14.微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
15.微电脑控制电饭锅的常见故障及维修
16.微电脑控制电饭锅控制电路常见故障的检测及维修 |
微波炉模块
17.微波炉主要元器件，控制芯片，显示器件的认识与检测
18.微波炉结构的认识及拆装
19.微波炉加热的原理分析及实物演示
20.微波炉微波产生电路的常见故障及检测维修
21.微波炉控制电路及定时电路常见故障与检测维修
22.微波炉电压转换电路的常见故障及检测维修
23.微波炉保护装置的检测与维修
24.微波炉常见故障的检测及维修
电风扇模块
33. 电风扇主要元器件，控制芯片，显示器件的认识与检测
34．电风扇结构的认识及拆装
35. 电风扇的原理分析及实物演示
36. 电风扇电路的常见故障及检测维修 |
洗碗机模块
25. 洗碗机主要元器件，控制芯片，显示器件的认识与检测
26．洗碗机结构的认识及拆装
27. 洗碗机的原理分析及实物演示
28. 洗碗机电路的常见故障及检测维修
消毒柜模块
29. 消毒柜主要元器件，控制芯片，显示器件的认识与检测
30．消毒柜结构的认识及拆装
31. 消毒柜的原理分析及实物演示
32. 消毒柜电路的常见故障及检测维修 |
6、配置清单
序号 |
设备名称 |
数量 |
单位 |
备注 |
1 |
实验桌 |
1 |
张 |
|
2 |
控制屏 |
1 |
块 |
|
3 |
实训考核挂箱 |
6 |
块 |
|
4 |
电饭锅实物 |
1 |
只 |
|
5 |
电风扇实物 |
1 |
台 |
|
6 |
洗衣机实物 |
1 |
台 |
|
7 |
洗碗机实物 |
1 |
台 |
|
8 |
消毒柜实物 |
1 |
台 |
|
9 |
微波炉实物 |
1 |
台 |
|
10 |
实验配件 |
1 |
套 |
|
11 |
考核软件 |
1 |
套 |
|
12 |
答题器 |
1 |
套 |
|
13 |
实验指导书 |
1 |
本 |
|
|
