JG-JD75 家电维修技能实训考核装置

JG-JD75 家电维修技能实训考核装置 是应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。理与维修等课程的实训教学。

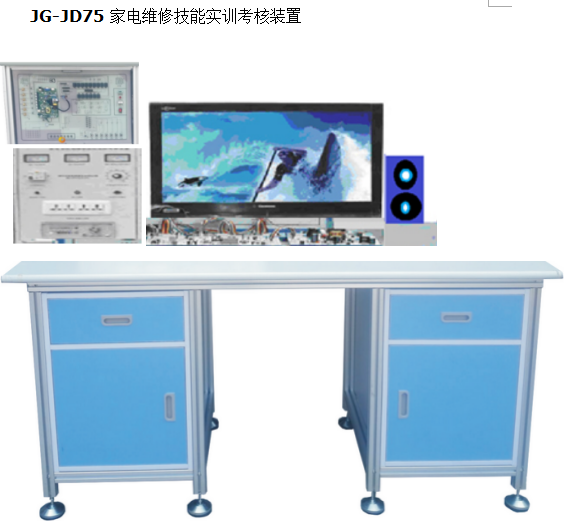

产品参考图片：

主要功能：JG-JD75 家电维修技能实训考核装置

一、 产品概述
JG-JD75 家电维修技能实训考核装置 是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品，适合高职院校、职业学校的应用电子技术、电子电器应用与维修等专业的电视机原理与维修、家用电子产品原理。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。理与维修等课程的实训教学。

二、系统组成

1、本实训台包括电源控制屏、电视机彩色信号发生器、智能考核系统、液晶电视检测系统、液晶电视等组成。
2、电源控制屏对整个实训台的供电系统进行控制，当漏电电流>30mA时，实训台整机断电；
3、彩色电视信号发生器：采用大规模可编程逻辑控制器和具有像素级算法的高清晰度彩色信号源。有着图象清晰、时序精确（图形、采样率高,色彩准确、图形选择有16频道 电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式，可通过 按键直接选择（输出信号：有视频、伴音（中频6.5M）、射频输出接口） 信号制式：PAL-D/K.显示图象共16幅 , 彩条 ,白光栅 , 红光栅, 绿光栅, 蓝光栅,黑光栅 ,12级阶梯 , 十字中心及显示幅值 , 四阶棋盘 , 彩色棋盘.
4、挂箱所有故障可有手动直接设置，简单方便，高效。同时也可以用电脑自动生成故障或者在学生机上操作：
5、多功能仪表
A、终端部分采用7寸彩色触摸屏（装学生实验屏上）同时配有虚拟示波器、虚拟逻辑分折仪、虚拟频谱仪、虚拟三用表、虚拟数字量输入输出模块。
B、参数：
　　 1）、双踪存贮示波器，多种同步方式，存贮深度可编程；
　　　　 通道数：2路
　　　　 带宽：20MHZ
　　　　 分辨率：8位
　　　　 电压范围：-10~+10V
　　　　 存贮深度：64K
　　 2）、频谱分折仪；
　 3）、数字三用表，可测电阻、电流、电压等；
　　　　 数字IO口
　　　　 通道数：8路IO
　　　　 输入电平：TTL
　　　　 输出电平：TTL
　　　　 电流驱动：20mA/通道
6、通过在本装置上进行故障排查实操练习，可以了解并掌握液晶电视机整机工作原理、开关电源供电和各种保护原理、数字主板对音像视频信号的处理原理等；并掌握万能表、示波器等工具检测和液晶电视机电路的维修方法；并可以设计EMI滤波器电路、PFC功率因数校正电路、PWM控制电路、开机/待机控制电路、过压/过流/过温保护电路等，为踏入社会工作打好基础。
三、特点
1.本实验台为铝合金骨架，结构牢固、规格标准、外型美观大方，颜色鲜明，延长使用寿命，实验“挂箱”采用隐藏式导轨结构，装卸方便，做到面板无磨损，确保使用质量。便于移动和固定，利于实验室布局。桌面为防水、防火、耐麿高密度板、结构坚固，造型美观大方。设有抽屉和柜门，用于放置工具和资料等。
2、实验台采用可拆分式“模块”结构具有任意组合，利于功能升级；同时也解决了整机维修难的问题，只要将体积小的挂箱寄回厂家就可以快速、方便的解决相应的问题；为保证实验安全，高压电源输入输出采用高安全、可靠的互套插座；低压信号、电源模块采用大、小两种市场上常用大小的插座输出，这种双插座接口输出方便适合不同接插线、连接口的使用。
3、扩展性能强：本实训台采用挂箱式结构，便于升级扩展。可以扩展全自动洗衣机、电饭煲、洗碗机、微波炉、消毒柜、电风扇等几项小家电维修项目。只需增配相应的实训挂箱和部件即可。
4、智能实训考核系统
1）智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成。可单机进行日历和时钟设置、考核时间设置、密码设置、故障设置，具有已设故和排故信息掉电不丢失、误排信息记录、考核时间倒计时显示、功能。智能考核上位机软件具有设备在线检测、试卷管理、考试管理、学生信息管理、教师信息管理、成绩管理等功能。
2）智能考核系统具有网络通讯接口，多台设备可组成智能考核网络，其中一台计算机作为教师机进行故障设置和考核管理。
1）计算机可以监控1-126台家用电器智能考核台
2)已设置多个故障点。
3)具有发卷功能
4)具有收卷功能
5)具有单台和全部实验台清零功能
6)具有自动检测各家用电器考核台的通讯联机情况
7)可以生成学生个人成绩单
8)可以对学生考核情况进行统计、分析
9)设有进入系统密码，进入系统后能够修改密码
10)具有打印功能
11)具有答题次数限制功能

四、技术性能
1. 输入电源：单相三线制AC220V±10% 50HZ
2. 工作环境：温度-10℃～+40℃ 相对湿度＜85%（25℃）
3. 整机容量：＜300VA
4. 安全保护：动作电流≤30mA、动作时间≤0.1s
5. 外形尺寸：1650mm×660mm×1600mm
6. 液晶电视，亮度500cd/m2,反应时间＜16ms，

五、液晶电视技术指标:（ 国内一线品牌电视）
1、显示器尺寸、32寸 2、.对比度：400：1；
3、分辨率、1920×1080 4、.反应时间：<16 ms；
5、屏幕亮度、500cd/㎡；6.视角：178度
7、屏幕比例、16∶9；8.制式：NTSC/PAL/SECAM
9、输入、YPbPr；VGA；HDMI；AV；USB
10.、工作电源：AC220V±10%-50Hz
11、环境温度：5℃～35℃ 12、相对湿度：≤85%（25℃）；
13、整机功耗：＜100W 14、信号输入：射频48MHz-470MHz；

六．实训台配置（每台配置）

七．故障说明
