技术指标

说 明

装置功能

1、熟悉甲苯液相氧化制苯甲酸的实验装置和工艺流程。

2、了解气液反应器的特点。

3、测定苯甲酸的浓度，掌握甲苯液相氧化的反应规律。

主要配置

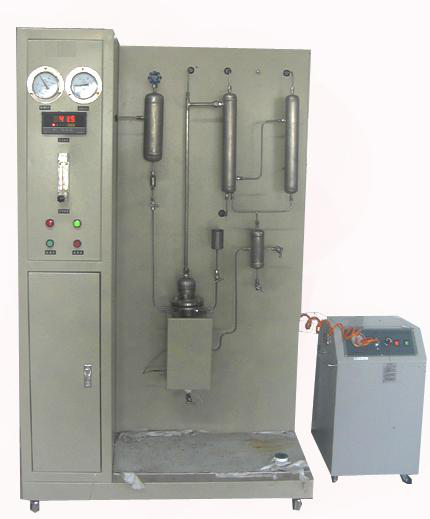

反应器、无油空压机、混合器、原料罐、产品槽、冷凝器、油水分离器、流量计、压力表、温控仪表、不锈钢框架及控制屏等。

公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC 22 0V，功率 4.0 KW，标准 单 相 三 线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：甲苯；空气作为氧化剂， Co 含量为 11%的环烷酸钴为催化剂，苯甲醛为引发剂

技术参数

1、 反应器：采用不锈钢鼓泡塔反应器，反应管直径： φ 50mm，长度：350mm，外壁缠有电热带以给反应器供热，功率500W；反应器内的温度由数字式智能温度控制器进行测量与控制。

2 、气体缓冲罐：304不锈钢材质，容积2L。

3 、 无油气体压缩机 ： 额定排气压力：0.3M P a，额定排气流量：0.2-0.9m 3 /h,功率：550W 。

4 、冷凝器为不锈钢列管式 ， ф40×400mm，304不锈钢材质。

5 、油水分离器：ф50×150mm，304不锈钢材质。

6 、流量计： 气体转子流量计60-600L/h，观察、控制进料流量。

7 、压力仪表: Y-100型压力表，0～0.6M P a。

8 、 控温仪表： 人工智能型仪表，精度FS≤0.2% 。

9 、各项操作及温度、压力、流量的显示、调节、控制全在控制屏 面板 进行。

1 0 、框架为304不锈钢材质，结构紧凑，外形美观，流程简单。

1 1 、外形尺寸：1500×550×1700mm （长×宽×高）， 外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

气体 流量

转子 流量计

就地显示

手动调节

鼓泡器加热 温度

K 型热电偶

数字温度控制仪

固态调压模块

反应压力

指针式压力表

压力表就地显示

无

数字型 甲苯氧化制苯甲酸实验装置 JGGY -317/II

测控组成

变量

检测机构

显示机构

执行机构

气体 流量

质量 流量计

数字流量显示仪 ， 精度： 0.5 %FS

手动调节

鼓泡器加热温度

K 型热电偶

数字温度控制仪，精度： 0.5%FS

固态调压模块

反应压力

压力传感器

数字压力仪表，精度： 0.5%FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度 、流量、压力 等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
