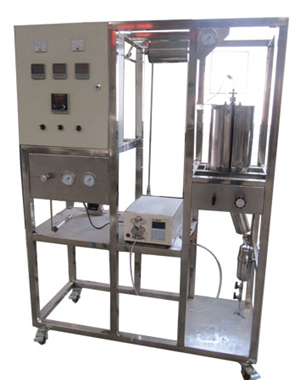

技术指标

说 明

装置功能

•  乙醇常压催化实验。

•  了解掌握乙醇常压催化实验的操作流程及原理。

主要配置

开启式管式炉、温度传感器、程序温控仪、石英反应管、质量流量计、预热器、计量泵、压力表、阀门、控制柜、不锈钢支架。

公用设施

水：装置需冷却水，自带和自来水管相连的接口。

电：电压AC 22 0V，功率 1.5 KW，标准 单 相 三 线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料： 乙醇

技术参数

1、工作压力：<0.5MPa。

2、2 路气体管路，气体质量流量控制器控制气体流量，流量规格：200SCCM，N z 标定，准确度：±1%F.S。

3、Φ260*350mm 开启式 电阻丝加热炉 ， 加热功率1 .5 KW，加热形式：碳化硅炉+金属内衬 ，最高温度800℃。

4、 控温仪表： 人工智能型仪表，精度FS≤0.2%

•  石英反应管，Φ10*500mm， 催化剂装填量： 1 - 1 0m l 。

•  预热器： 功率500W ， 304 不锈钢材质。 内有防返混及防沟流装置 ； 使用温度：室温-400℃， 使用压力 : 常压。

7、鼓泡罐：容积1.0L，304不锈钢材质。

8、 正泰电器：接触器、开关、漏电保护空气开关。

9、各项操作及温度、压力、流量的显示、调节、控制全在控制屏 面板 进行。

10、框架为304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

11、外形尺寸：1200×500×1800mm （长×宽×高） ，外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

气体 流量

质量 流量计

数字流量显示仪

手动调节

乙醇加入量

蠕动泵

数字流量显示仪

转速调节

预热器加热 温度

K 型热电偶

数字温度控制仪

固态调压模块

反应器加热 温度

K 型热电偶

数字温度控制仪

固态调压模块

反应温度

K 型热电偶

数字温度仪表

无

反应压力

指针式压力表

压力表就地显示

无

数字型 乙醇常压催化 实验 装置 JGGY -315/II

测控组成

变量

检测机构

显示机构

执行机构

气体 流量

质量 流量计

数字流量显示仪 ， 精度： 0.5 %FS

手动调节

乙醇加入量

蠕动泵

数字流量显示仪 ， 精度： 0.5 %FS

转速调节

预热器加热 温度

K 型热电偶

数字温度控制仪 ， 精度： 0.5 %FS

固态调压模块

反应器加热 温度

K 型热电偶

数字温度控制仪 ， 精度： 0.5 %FS

固态调压模块

反应温度

K 型热电偶

数字温度仪表 ， 精度： 0.5 %FS

无

反应压力

压力传感器

数字 压力 仪表 ， 精度： 0.5 %FS

无

在线分析系统

用户可选配在线六通阀气体取样系统及气相色谱仪

软件组成

模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度 、流量、压力 等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
