JGLY-GS1 型变频恒压供水系统实训装置

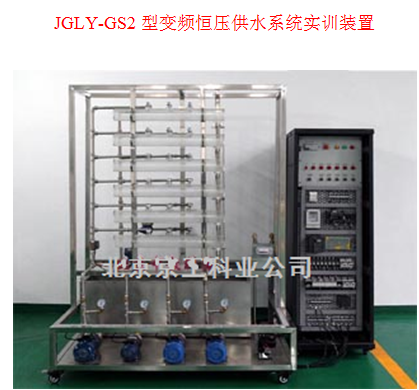

JGLY-GS2 型变频恒压供水系统实训装置

JGLY-GS1 型变频恒压供水系统实训装置

一、系统概述
JGLY-GS2 型变频恒压供水系统实训装置 , 集 PLC 、变频调速、过程控制、工程组态技术于一体。它由六层住宅消防、生活供水系统(实物模型),控制平台两大部分组成,包含了可编程控制器、变频器、变频磁力驱动泵、休眠泵、消防泵、压力变送器、压力仪表、输水管道、消防栓、家用水龙头、蓄水池等工程设备。控制平台采用 PLC+ 变频器的开放式控制结构,可以完成多种模式下的楼层恒压供水实训实训,为教学研究变频恒压供水技术提供一个开放的操作平台。它是一款适合于大学及中、高职院校电气自动化、楼宇自动化、建筑电气、智能建筑等专业的综合型实训设备。


二、系统特点
1 、控制平台采用 PLC+ 变频器的开放式控制结构,提供组态软件和 PLC 开发环境,可以让学生自行设计控制方案,灵活性强。
2 、控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
3 、控制系统能模拟真实的给水系统,有自动控制和手动控制两种控制方式,当自动控制失效时,系统由手动控制方式运行。
4 、控制对象全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化;模拟六层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;动力系统由四台水泵构成,其中两台常规变频循环泵,一台休眠小泵,一台消防泵,能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统,能够生动模拟大楼给排水系统的典型结构。
三、技术参数
1 、输入电源:三相四线~ 380V±10% 50Hz
2 、环境温度: +4 ℃ ~ +45 ℃
3 、装置容量:< 5kVA
4 、外形尺寸:控制对象模型 1200mm×805mm×1590mm ,控制柜 800mm×600mm×2000mm
5 、安全保护:具有漏电自动保护装置
四、实训项目
1 、控制屏结构认识与调试
2 、单泵控制变频恒压供水
3 、双泵切换变频恒压供水
4 、生活水系统静态压力控制
5 、生活水系统动态压力控制
6 、生活水系统的分时控制
7 、夜间休眠模式下的供水
8 、消防状态控制
9 、综合控制系统
五、基本配置
1 、电源控制柜(标准机柜)
(1) 交流电源(带有过流保护):单相交流电 220V 50Hz ;三相交流电 380V 50Hz
(2) 三相电源指示灯
(3) 三相电源指示仪表
2 、 PLC
PLC 采用欧姆龙 CP 系列控制器,采用 HostLink 通讯协议,提供了 PLC 开发环境,可以让学生自行设计控制方案。
(1) 生活供水管网的恒压供水
(2) 可实现以天为周期的定时控制压力控制,以适应供水压力变化的需求
(3) 夜间可启动休眠小泵运行实现最大限度节能,实现小流量下的生活供水
(4) 火警状态,可自动启动消防泵,完成消防模式下的恒压供水
(5) 可实现带上位机系统的 PID 控制
3 、手动控制装置
   控制系统采用手动控制和自动控制两种控制方式,手动控制器在实际工程应用中具有十分的重要性,在该装置当中加入该装置具有如下作用:
(1) 在自动控制器失效的状态下,手动控制系统可以保证系统的可靠运行
(2) 在系统投入自动控制前,可用手动控制器检验动力线路和动力设备的运行工况,可靠保护 PLC 和变频器设备
4 、恒压供水模型
   供水模型全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化;模拟六层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;动力系统由四台水泵构成,其中两台常规变频循环泵,一台休眠小泵,一台消防泵,能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统,能生动模拟大楼给排水系统的典型结构
5 、监控软件
   配备监控系统软件 , 可以实现对供水过程的全监控。实现控制系统的参数整定和状态分析。提供组态软件,可以让学生自行设计监控界面。
