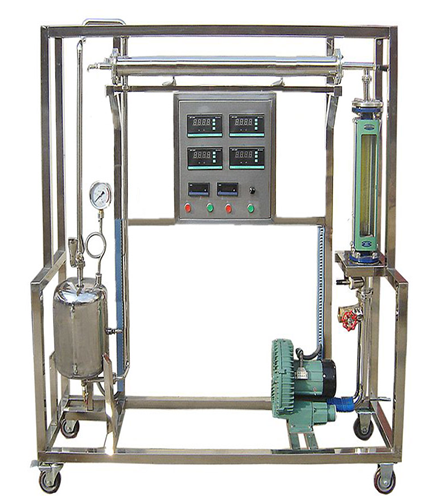

传热实验装置 JGKY-CR

实验目的：

1 、熟悉传热实验的实验方案设计及流程设计。

2 、了解换热器的基本构造与操作原理。

3 、掌握热量衡算与传热系数 K 及对流传热膜系数α的测定方法。

4 、了解强化传热的途径及影响传热系数的因素。

主要配置：

套管换热器、蒸汽发生器、气泵、热电偶、数显仪表、压力表、热球风速仪或转子流量计、实验管道、阀门、不锈钢框架、控制屏。

技术参数：

1 、套管换热器：内管ф 22X1.5mm ，外管ф 52X1.5mm ，换热段长度： 1.0m 。

2 、蒸汽发生器：不锈钢制作，加热功率： 2KW ，操作电压 220V 。

3 、气泵：离心式中压吹风机，功率： 250W ，转速： 2800/min ，风压： 1300Pa ，风量： 8m 3 /min 。

4 、压力测量：测量范围： 0-0.25MPa ，精度 0.5 级；温度测量：测量范围 :-50 - 150 ℃，精度 0.5 级。

5 、热球风速仪：测量风速： 0.05-10m/s ；转子流量计：测量范围： 4-40 m 3 /h 。

6 、实验管道、阀门为不锈钢和铜结构。

7 、框架为不锈钢，结构紧凑，外形美观，流程简单 , 操作方便。

8 、 外形尺寸： 1500 × 550 × 1700 mm 。

数据采集型（ JGKY-CR/ Ⅱ）： 配计算机、微机接口和数据处理软件、温度传感器、压力传感器、涡轮流量计及流量积算仪。能在线监测压力、温度、流量等实验数据。
