制冷制热综合实训考核装置(五、六代)

第六代制冷制热实验室设备在原有配置的基础进行了硬件的改造,增加了各关键点的温度巡回检测及数码显示功能,使整套设备外表更加美观、实用,结构更加紧凑、合理,实验室整体视野更加开阔。又新配上了功能强大的多媒体演示软件,制冷剂的流程、压缩机的工作过程、相关资料的查询、制冷制热的相互转换等都可以十分真实、形象地通过这一软件来实现,若配上投影仪等多媒体辅助设施,对于教学效果将起到相当大的作用。 (教学设备|教学仪器)

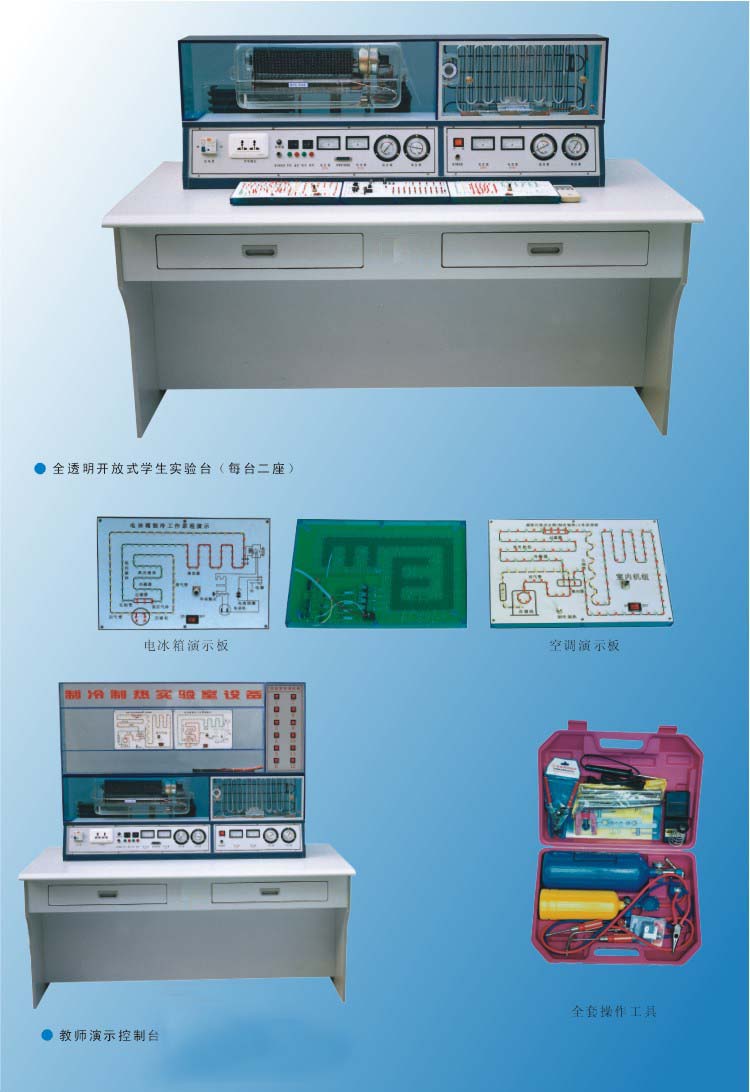

制冷制热综合实训考核装置
一、显著特点:
1、 全套设备更趋真实,全功能遥控。
2、 有多点温度采集、巡回检测、数码显示。
3、 整体设计合理、紧凑,使实验室视野更加开阔。
4、 软、硬件相结合,可以增加实验项目。
5、 具有纯软件模拟仿真制冷、制热全过程。
6、具有温度巡测功能,数码显示,即温度巡测器可检测制冷制热实验设备的各关健部位的工作温度,提供实验数据。
7、具有压力检测功能,检测空调器与电冰箱的高压压力与低压压力供实验分析故障判断。
8、具有电流、电压检测功能,显示设备工作时电压与电流观察机器是否正常工作。
9、纯软件模拟仿真制冷、制热全过程。
10、具有电脑板故障演示功能(演示电脑板的常见故障及排除方法详见说明书与教学演示软件)
11、利用彩灯演示分体空调、变频空调、电冰箱的工作原理。
12、利用演示软件,演示电冰箱制冷、空调器制冷制热的全部工作过程。
13、演示软件提供多种电冰箱、空调器的电路原理演示使学生思维更加丰富。
14、将空调器、电冰箱、全方位解剖,同时还保证单独进行空调的制冷制热、模式运转及电冰箱制冷运行等实验,使学生掌握冰箱、空调器的运行原理,使用方法,故障原因及排除方法。
15、空调器在遥控模式下能自动开机、自动关机。
16、具有遥控、手控二种演示功能,空调器制冷制热可由遥控控制工作,也可通过手动机械控制工作。
二、温度巡测系统特点:
温度巡回检测系统可分别检测电冰箱及分体式空调器各关键点的温度值。

A、可检测的关键点分别是:
1、 正常环境温度
2、 空调压缩机排气管
3、 空调压缩机回气管
4、 空调冷凝器排风口
5、 空调蒸发器出风口
6、 电冰箱压缩机
7、 电冰箱冷凝器
8、 电冰箱蒸发器
B、基本操作:
制冷制热系统开始工作后,按一下“温度巡测”单元左下方绿色指示灯下面的按钮,使绿色指示灯点亮,温度巡测系统启动。此时即可测量各关键点温度。
此系统具有自动复位功能,当检测完毕,延时几秒钟后,系统将自动复位。
三、新增分体空调电路常见故障实验项目:
<一>、整机不工作或工作不正常,可通过以下故障演示:
1、微处理器损坏,故障代码Q,应更换
2、晶振不良,故障代码I
3、CPU工作+5V电源丢失,故障代码G
4、整流二极管损坏,无法正常工作,故障代码F
5、三端稳压7812不良,无法正常工作,故障代码V
6、CPU复位不良,空调无法工作,故障代码H
<二>、室内风机工作,而主机不工作,可通过以下方法排除故障。
1、如压缩机不能正常工作,一般情况下:电容过载保护器断路,可更换电容过载保护器
2、如控制指令有误,故障代码K
3、如12V电源丢失,故障代码V
<三>、整机正常工作、遥控失灵,可通过以下方法演示
1、如遥控器损坏,故障代码U
2、接收头不良,故障代码P


3、CPU不良,故障代码P
<四>、整机工作、遥控正常,而没有蜂鸣声,可用以下方法演示
1、蜂鸣器坏,故障代码W
2、2003集成损坏,故障代码X
<五>、整机工作,风门不动作,故障代码Y
<六>、注意事项
1、以上故障演示,只能逐个进行,演示完应使开关复位,故障点指示灯熄灭。才能进行下一个故障演示。
2、正常状态,演示开关全部向后(向下)
3、主机接通和关闭、时间间隔需5分钟左右,因连续启动易损坏压缩机。
4、微处理器设置延时保护功能3分钟。
5、制冷转换制热需在停机状态3分钟以上。

四、电冰箱故障设置方法
编号 故障名称 故障设置方法
1 漏氟 从截止阀I充气口放氟
2 毛细管堵塞 关截止阀II,全关即全堵,半关即半堵
3 氟太多 从截止阀I充气口加氟至1.25倍电流
4 压缩机吸气口堵塞 用坏的过载保护器代替好的
5 压缩机启动电容故障 用不匹配的或坏的电容换掉好的
6 不停机 故障代码C
7 不停机 故障代码D
8 灯不亮 故障代码E

五、空调器故障设置方法
编号 故障名称 故障设置方法
1 漏氟 从截止阀I充气口放氟
2 毛细管堵塞 关截止阀II,全关即全堵,半关即半堵
3 氟太多 从截止阀I充气口加氟至1.25倍电流
4 压缩机吸气口堵塞 关截止阀I全关即全堵,半关即半堵
5 冷凝器脏堵塞 用一玻璃板封住冷凝器进风表面
6 蒸发器脏堵塞 用一玻璃板封住蒸发器进风表面
7 压缩机过载保护器 故障代码K
8 压缩机启动电容器 故障代码M
9 不制热 故障代码L
10 室外风机不转 故障代码O
11 室内风机不转 故障代码N
12 温控不灵 故障代码S
13 遥控接收头损坏 故障代码P
14 整流电源电路故障 故障代码F
15 制冷系统故障 把盘管处温度传感器移开
16 风门不动作 故障代码Y
17 温控探头损坏 故障代码R
18 +5V电源故障 故障代码G
19 +12V电源故障 故障代码V
20 遥控器损坏 故障代码U

六、制冷制热实验室设备主要技术参数:
1、工作电源:AC220V 50Hz
2、最大遥控距离8m,角度90度。
3、噪声:内机37-44dB,外机是55-65dB。
4、整机功耗:空调制冷—600W 空调制热—750W 冰箱—75W
5、压缩机功率:空调—1PH 冰箱—1/10PH
6、制冷剂类型:空调—R22 冰箱—R12
7、外形尺寸:160cmX80cmX117cm
8、环境温度:-5℃—40℃
9、相对湿度:85%(25℃)


制冷制热实验室设备
