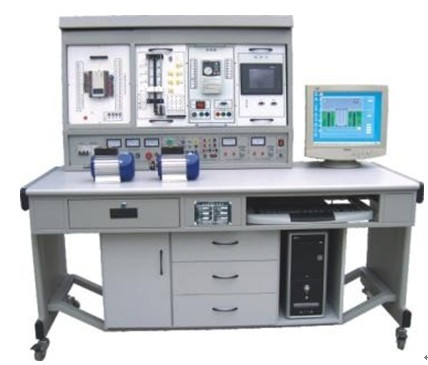

JG-4500Z 型 网络型可编程控制器实验装置 (配:触摸屏,西门子 S7-300 CPU314C-2DP

JG-4500Z 型 网络型可编程控制器实验装置(教师台)

一、控制屏 ( 铁质双层亚光密纹喷塑结构 )

1. 交流电源控制功能板 ,三相四线 380V 交流电源供电,由三只电网电压表监控电网电压,并有三只指示灯指示,保险丝保护,控制屏的供电由启停开关控制。

2. 直流电源 : ( 1 )提供 0 ~ 30V 直流稳压电源 网络型可编程控制器实验装置

二、 PLC 主机实验组件

西门子 S7-300 主机 :CPU314C-2DP , 24VDC 供电、 48KB 内存、带 PROFIBUS-DP 主从接口; MMC 存储卡 64K 字节;集成 24 路数字量输入 /16 路数字量输出, 4 路模拟量输入 /2 路模拟量输出, 1 路 PT100 , PID ,计数器, PWM 脉冲输出,频率测量,一轴定位等功能;含 MPI 及 PROFIBUS-DP 网络通信。

三、 PLC 控制实验挂箱

A. 提供以下实验模块和实验

1 、 PLC 的基本指令编程练习、自动配料系统模拟实验、四节传送带的模拟控制

2 、十字路口交通灯的模拟控制、装配流水线的模拟控制

3 、水塔水位的模拟控制、 天 塔之光的模拟实验

4 、机械手动作的模拟 / 液体混合装置控制的模拟

5 、五相步进电机的模拟控制、 LED 数码显示控制、喷泉的模拟控制

6 、四层电梯控制系统的模拟

7 、轧钢机控制系统模拟、邮件分拣系统模拟、运料小车控制模拟、舞台灯光的模拟

8 、 PLC 连接互联网交换机模块

B. 提供以下组态仿真实验 :

1 、自动配料系统组态实验

2 、四节传送带的组态实验

3 、十字路口交通灯的组态实验

4 、装配流水线的组态实验

5 、水塔水位的组态实验

6 、 天 塔之光的组态实验

7 、机械手动作的组态实验

8 、液体混合装置控制的组态实验

9 、五相步进电机的组态实验

10 、 LED 数码显示组态实验

11 、喷泉的模拟控制组态实验

12 、四层电梯控制系统的组态实验

13 、轧钢机控制系统组态实验

14 、邮件分拣系统组态实验

15 、运料小车控制组态实验

16 、舞台灯光的模拟组态实验

17 、网络实验

四、变频器实验挂箱

含西门子 MM420 变频器( 0.75KW ) 1 台、 RS485 通信接口及 BOP 操作面板 1 套。

完成以下实验 :

( 1 )功能参数设置与操作实验

( 2 )三相鼠笼异步电机的变频开环调速实验

( 3 )基于 PLC 通信方式的变频器开环调速

( 4 )变频器操作方式实验

( 5 )、外部电位器控制变频器调速

( 6 )、外部电压控制变频器调速

( 7 )、外部电流控制变频器调速

( 8 )、多段速运转实验

( 9 )、基于 PLC 的变频器控制电机正反转

五、继电接触控制实验挂箱

含交流接触器(线圈电压 220V )三只,热继电器一只,电子式时间继电器(通电延时,工作电压 220V )一只,带灯按钮(黄、绿、红各一只)三只,行程开关二只。

A 、可完成以下实物实验:

( 1 )三相异步电动机点动控制和自锁控制;

( 2 )三相异步电动机联锁正反转控制;

( 3 )三相异步电动机带延时正反转控制;

( 4 )三相异步电动机带限位自动往返控制;

( 5 )三相异步电动机 Y/ △换接起动控制;

( 6 )基于 PLC 的三相异步电机 Y/ △换接起动控制。

B 、 可完成以下电气仿真实验

( 1 )三相异步电动机点动控制和自锁控制仿真实验;

( 2 )三相异步电动机联锁正反转控制仿真实验;

( 3 )三相异步电动机带延时正反转控制仿真实验;

( 4 )三相异步电动机带限位自动往返控制仿真实验;

( 5 )三相异步电动机 Y/ △换接起动控制仿真实验;

( 6 )基于 PLC 的三相异步电机 Y/ △换接起动控制仿真实验。

六、实验桌

为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板;设有大抽屉(带锁),用于放置工具及资料,造型美观大方。

七、 JG-4500Z 型可编程实验装置 配置清单 单台配置

序号

设 备 名 称

规 格 型 号

单位

数量

实验屏

喷塑钢结构

1

PLC 主机

西门子 S7-300 CPU314C-2DP

1

PLC 编程电缆

MPI

1

实验桌

铁质双层亚光密纹喷塑结构 ,台面后成型防火板一次成型。

1

教师椅

五轮转椅

1

编程线

西门子 PC/MPI 编程电缆

1

三相电源供给

高可靠安全手枪插座

1

直流稳压电源

可调 0~30V 直流电压

1

保护电路

DE47-63 短路漏电保护器

1

实验连接线

一次成型弹性手枪插线

1

十一

组态软件

WINCC

1

十二

实验程序(光盘)

西门子 STEP7 V5.3(DEMO) 编程软件 / 西门子 PLC 实验程序 / 西门子 仿真组态实验程序

1

十三

实验指导书



1

十四

使用手册



1

十五

PLC 网络接口



1

十七

网络连接器



1

十八

三相鼠笼电动机

180W

1

十九

变频器

MM420 ( 0.75KW )

1

二十

操作面板

BOP

1

二十一

实验套件

交流接触器

线圈电压 220V

3

二十二



电气仿真软件及实验程序

热继电器



1

电子式时间继电器

通电延时,工作电压 220V

1

带灯按钮

黄、绿、红各一只

3

行程开关



2

VisualGraph

1



二十三

交换机

16 端口

1

二十四

触摸屏

西门子 MP277 8 寸屏

1



JG-4500X 型 网络型可编程控制器实验装置(学生台)详见方案电话联系
