JG-9026 科鲁兹全车电器实训台

汽车全车电器实验台的设计, 要满足教学的需要, 即具有良好的示教效果以及便捷的操控性能。同时进行相关辅助功能的开发, 演示电器系统工作过程的同时实现故障的诊断与排除, 从而锻炼学生的工程实践应用能力。具体要求体现以下几个方面。
(1)选型: 具有代表性, 普及性, 同时反应鲜明技术特色。
(2)服务教学: 示教效果简单、明了, 操控方便快捷; 并且设置故障诊断功能, 以利于提高学生的工程实践运用能力。
(3)实验台布局: 在考虑布局合理.结构紧凑的同时, 还要教学服务的便捷; 同时注意各个电器元件在工作时相互之间功率匹配问题。
(4)实验台功能开发: 预留外接端子或者是连接其他设备的插接件, 为实验台的功能扩展和更新元件提供基础和应用平台。

JG-9026 科鲁兹全车电器实训台

科鲁兹全车电器实训台,

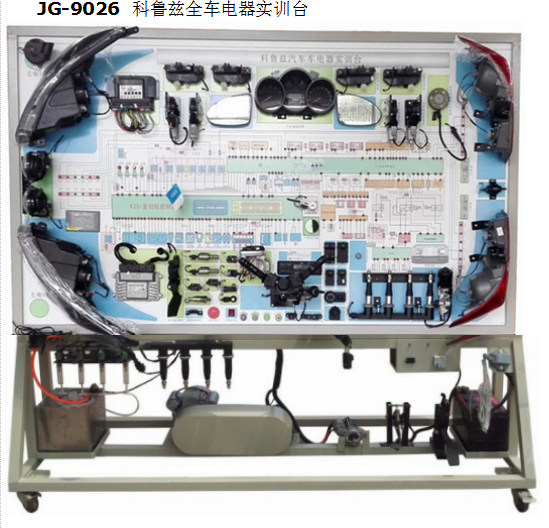

JG-9026 科鲁兹全车电器实训台

一、产品简介

该科鲁兹全车电器实训台采用全新科鲁兹1.6L整车电器实物为基础，充分展示汽车发动机防盗系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。
二、功能特点
1.真实可运行的汽车整车电器系统，充分展示汽车整车电器系统的组成结构。
接通电源，操纵示教板上的各种电器开关、按钮、真实演示汽车发动机电控系统、仪表系统、灯光系统、雨刮系统、喇叭系统、点火系统、电动车窗系统、电动门锁、音响系统、起动系统和充电系统等汽车电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有不褪色的彩色电路图；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理。
3.示教板面板上安装有检测端子，可直接在面板上检测汽车整车电器各系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4.设备面板上安装有诊断座，可连接专用或通用型车解码器，对发动机控制单元、组合仪表、舒适系统单元等进行ECU编码查询、读取故障码、清除故障码、读取数据流、执行元件测试、参数设定、波形分析、钥匙匹配等自诊断功能。
5.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构，外形美观；底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。
三、技术规格
外形尺寸（约）：2080×700×1900mm(长×宽×高)
动力电源：三相四线(或三相五线)380V±10% 50Hz
工作电压：直流12V
工作温度：-40℃～+50℃
三相异步电动机
型 号：YT 100L1-4
电压：AC 220V/380V
功率：2.2KW
转速：1420r/min
颜色：7032
钢管：40*40*3mm
机柜：1.5mm冷板冲压成形，背面设置维修门；
移动脚轮：100*60mm
四、基本配置（每台）
