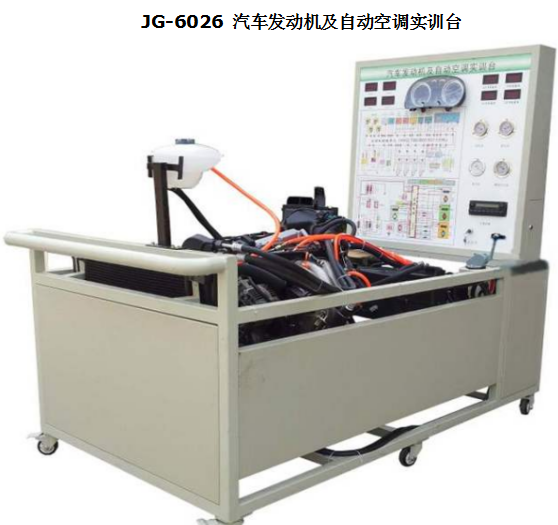

JG-6026 汽车发动机及自动空调实训台

一、产品简介
该设备采用原汽车电控发动机与自动空调系统为基础,充分展示汽车电控发动机与自动空调系统组成结构和工作过程。
适用于中高等职业技术院校、普通教育类学院和培训机构对汽车电控发动机与自动空调系统理论和维修实训的教学需要。
本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。

二、功能特点
1.真实可运行的汽车电控发动机与自动空调系统,充分展示汽车电控发动机与自动空调系统的组成结构和工作过程。
2.由电控发动机做为动力源,带动空调压缩机工作。操作空调控制面板,可真实演示汽车自动空调系统的工作过程以及工作原理。
3.实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;UV平板喷绘面板打印有不褪色的彩色电路图与工作原理图(电控发动机与自动空调系统);学员可直观对照电路图和实物,认识和分析汽车电控发动机与自动空调系统的工作原理。
4.实训台面板上安装有检测端子,可直接在面板上检测空调系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
5.实训台面板上安装有压力表、温度表、可实时显示空调管路压力、进出风口温度的参数变化。
6.实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7.设备检测面板正前方底座上配有20cm的钢制台面,方便放置资料、检测仪器等。
8.实训台底座采用钢结构焊接,正前方/两侧焊接圆形护手杆,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
9.配套汽车多媒体教学系统(16合一)(投标时需提供教学系统,未提供者取消投标资格),适应所有的教材,内容丰富并可随意调取。合理地运用多媒体教学系统,可以很大程度上减轻老师讲课的工作量。内容分别是:1、汽车发动机构造与维修;2、汽车底盘构造与维修;3、汽车电器构造与维修;4、电控发动机原理与维修;5、自动变速器原理构造与维修;6、汽车空调构造原理与维修;7、汽车安全舒适系统原理构造与维修;8、汽车保养与维护;9、汽车车身构造与修复;10、汽车检测与故障诊断技术;11、汽车机械基础;12、汽车美容与装饰;13、汽车电学基础;14、汽车文化;15、汽车专业英语;16、汽车教学资源包。
三、技术规格

外形尺寸:1700×1000×1700mm(长×宽×高)
燃油标号:依发动机型号
油箱容积:10L
工作电压:直流12V
制 冷 剂:R134a
工作温度:-40℃~+50℃
高压压力表:0~3.5MPa
低压压力表:0~1.5MPa

颜色:7032
钢管:40*40*3mm
面板机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:120*80mm
四、基本配置(每台)

序号

名 称

规格型号

单位

数量

1

检测控制面板(带面板柜)

装有各种检测端子以及彩色电路图和原理图(950*900*4mm)

1

2

点火开关

京工科业

1

3

信号模拟装置

京工科业

1

4

高压压力表

R134a,0~3.5MPa

1

5

低压压力表

R134a,0~1.5MPa

1

6

数字式进风口温度表

京工科业

1

7

数字式出风口温度表

京工科业

1

8

空调控制器总成

原车,

1

9

空调蒸发箱总成

原车,

1

10

压缩机总成

原车,

1

11

膨胀阀总成

原车,

1

12

干燥器总成

原车,

1

13

鼓风机总成

原车,

1

14

冷凝器

原车,

1

15

电控发动机总成及仪表、水箱、空滤等全套完整运行附件

原车,

1

16

冷却电子风扇

原车,

1

17

蓄电池

12V 65Ah

1

18

线束

京工科业

1

19

继电器

含:起动继电器、油泵继电器、冷却风扇继电器等

1

20

电源总开关

50A

1

21

三元催化器

带全新消声器,京工科业

1

22

燃油压力表

0-10kg/cm2

1

23

真空压力表

0-76in.Hg

1

24

不锈钢燃油箱

10L

1

25

汽油泵(含汽油泵插头)

京工科业

1

26

移动台架(带自锁脚轮装置)

1700×1000×1700mm(长×宽×高)

1

27

故障模拟与排除装置

京工科业

1

28

设备教师手册

京工科业

1

29

设备合格证、保修卡

京工科业

1
