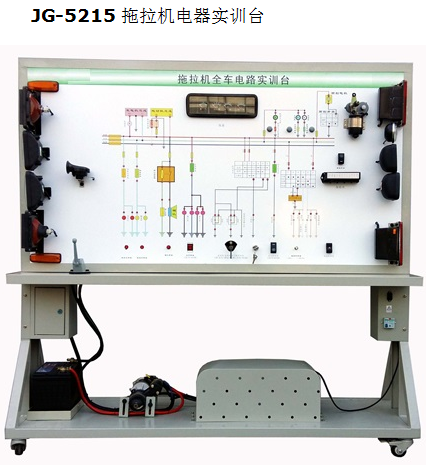

JG-5215 拖拉机电器实训台

一、产品简介
该拖拉机全车电器实训台采用清拖750P整车电器实物为基础,充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。
适用于学校对整车电器理论和维修实训的教学需要。


二、功能特点
1.真实可运行的整车电器系统,充分展示整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析整车电器各系统的工作原理。
3.面板上安装有检测端子,可直接在面板上检测整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格
外形尺寸(约):1740×650×1700mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
工作电压:直流12V
工作温度:-40℃~+50℃
三相异步电动机
型 号:YT 100L1-4
电压:AC 220V/380V
功率:2.2KW
转速:1420r/min
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号

名 称

规格型号

单位

数量

1

面板

装有各种检测端子以及彩色电路图

1

2

点火开关



1

3

组合仪表

原车

1

4

组合开关

原车

1

5

左右前大灯总成

原车

1

6

左右前雾灯

原车

1

7

左右转向灯

原车

1

8

左右转向边灯

原车

1

9

左右组合尾灯

原车



1

10

牌照灯

原车



1

11

灯光开关

原车

1

12

刹车灯开关

原车

1

13

倒车灯开关

原车

1

14

危险灯开关

原车

1

15

线束



1

16

雨刮总成

原车

1

17

雨刮控制继电器

原车

1

18

喷水电机

原车

1

19

喷水壶

原车

1

20

喇叭

原车

2

21

喇叭继电器

原车

1

22

雾灯继电器

原车

1

23

起动机总成

原车

1

24

发电机总成

原车

1

25

三相异步电动机

YT 100L1-4

1

26

蓄电池



1

27

保险丝盒



1

28

电源总开关

50A

1

29

移动台架(带自锁脚轮装置)

1740×650×1700mm(长×宽×高)

1

30

故障模拟与排除装置



1

31

教师手册



1

32

合格证与保修卡



1
