轮式装载机全车电器实训台,

工程机械用于工程建设的施工机械的总称。广泛用于建筑、水利、电力、道路、矿山、港口和国防等工程领域,种类繁多 。 工程机械教学实训台分开有工程机械解剖模型,工程机械实训台,工程机械电器实训台,工程机械液压实训台,实训台是以工程机械液压操纵机构系统实物为基础,电动机驱动为动力源,可对液压操纵机构运行等实际操作、及故障检测与诊断、故障模拟与排除等工况的实际操作,真实展示工程机械液压操纵机构系统结构与原理及工作过程。适用于各类型院校及培训机构对工程机械液压操纵机构系统理论和维修实训的实训教学需要。适用于工程机械机构系统各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。

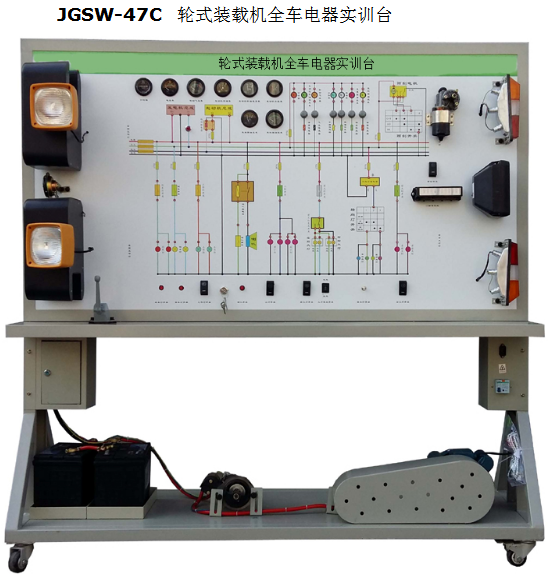

JGSW-47C 轮式装载机全车电器实训台


一、产品简介
该 轮式装载机全车电器实训台 采用ZC5 0轮式装载机整车电器实物为基础,充分展示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的组成结构和工作过程。

适用于学校对ZC50轮式装载机整车电器理论和维修实训的教学需要。

二、功能特点
1.真实可运行的整车电器系统,充分展示整车电器系统的组成结构。
接通电源,操纵示教板上的各种电器开关、按钮、真实演示仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电器系统、起动系统和充电系统等电器各系统的工作过程。
2.设备面板采用耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析整车电器各系统的工作原理。
3.面板上安装有检测端子,可直接在面板上检测整车电器各系统电路元件的电信号,如电阻、电压、电流、频率信号等。
4.设备面板部分采用面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置。
三、技术规格
外形尺寸(约):1740×650×1700mm(长×宽×高)
动力电源:三相四线(或三相五线)380V±10% 50Hz
工作电压:直流24V
工作温度:-40℃~+50℃
三相异步电动机
型 号:YT 100L1-4
电压:AC 220V/380V
功率:2.2KW
转速:1420r/min
颜色:7032
钢管:40*40*3mm
机柜:1.5mm冷板冲压成形,背面设置维修门;
移动脚轮:100*60mm
四、基本配置(每台)

序号

名 称

规格型号

单位

数量

1

面板

装有各种检测端子以及彩色电路图

1

2

点火开关



1

3

组合仪表

原车

1

4

组合开关

原车

1

5

左右前大灯总成

原车

1

6

左右前雾灯

原车

1

7

左右转向灯

原车

1

8

左右转向边灯

原车

1

9

左右组合尾灯

原车

1

10

牌照灯

原车

1

11

灯光开关

原车

1

12

刹车灯开关

原车

1

13

倒车灯开关

原车

1

14

危险灯开关

原车

1

15

线束



1

16

雨刮总成

原车

1

17

雨刮控制继电器

原车

1

18

喷水电机

原车

1

19

喷水壶

原车

1

20

喇叭

原车

2

21

喇叭继电器

原车

1

22

雾灯继电器

原车

1

23

起动机总成

原车

1

24

发电机总成

原车

1

25

三相异步电动机

YT 100L1-4

1

26

蓄电池



2

27

保险丝盒



1

28

电源总开关

50A

1

29

移动台架(带自锁脚轮装置)

1740×650×1700mm(长×宽×高)

1

30

故障模拟与排除装置



1

31

教师手册



1

32

合格证与保修卡



1
