教学设备公司>专业提供系列机械创新实验设备>>>>JGDCS-2智能 带传动实验台 (带微机接口,带软件)

JGDCS-2智能 带传动实验台 (带微机接口,带软件)

简介:(1) 观察带传动的弹性滑动和打滑现象;
(2) 了解带的初拉力、带速等参数的改变对带传动能力的影响,测绘出弹性滑动曲线;
(3) 掌握转速、扭矩、转速差及带传动效率的测量方法。

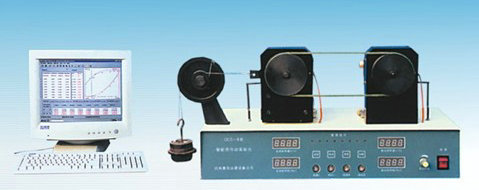

产品参考图片:

主要功能:JGDCS-2智能 带传动实验台 (带微机接口,带软件)



实验目的:


主要功能:

(1) 利用实验装置的四路数字显示信息,在不同负载的情况下,手工抄录主动轮转速、主动轮转矩、被动轮转速、被动轮转矩,然后根据此数据计算并绘出弹性滑动曲线和传动效率曲线
(2) 利用S232串行线,将实验装置与PC机直接连通。随带传动负载的逐级增加,计算机能根据专用软件自动进行数据处理与分析,并输出滑动曲线、效率曲线和所有的数据。
(3) 实验台上 设置了“多机通讯”接口 可实现一台计算机与多台实验台进行多机通讯的实验操作,组成小系统局域网络实验系统。

主要技术参数:
(1) 主动电机调速范围:0~1800r/min
(2) 带轮直径:D1=D2=86mm
(3) 包 角:a1=a2=1800
(4) 额定转矩:T=0.24N.M=2450g.cm
(5) 电机额定功率:P=50W
(6) 电 源:220V交流/50HZ
(7) 外形尺寸:600×280×300(mm)
(8) 重 量:40kg
