JG-DCZ28 信号基础设备综合练功台

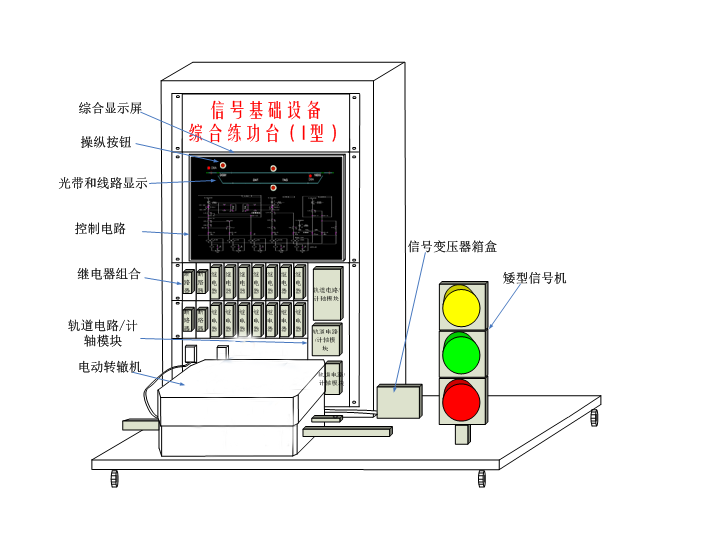

信号基础设备综合练功台（I型）由信号组合柜、道岔控制组合板、信号继电器、S700K三相交流电动转辙机、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘或计轴主机、计轴磁头、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、练功平台车等设备组成。设备外观结构如下图所示。

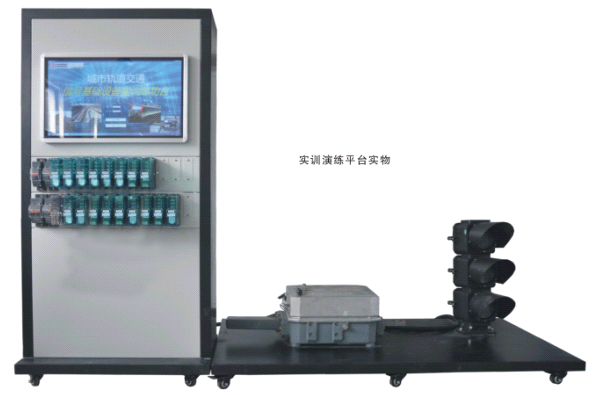

产品参考图片：

主要功能：JG-DCZ28 信号基础设备综合练功台（I型）

信号基础设备综合练功台（I型）由信号组合柜、道岔控制组合板、信号继电器、S700K三相交流电动转辙机、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘或计轴主机、计轴磁头、矮型信号机、信号变压器、灯丝继电器、XB箱、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、练功平台车等设备组成。设备外观结构如下图所示。

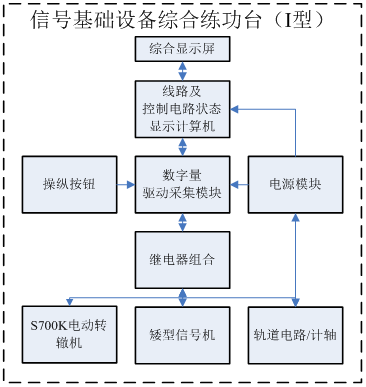

信号基础设备综合练功台（I型）通过道岔操纵按钮接通道岔控制电路，控制S700K转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后，在综合显示屏上显示继电器线圈和接点状态，并勾通相应的表示电路，点亮对应的表示灯。当转辙机不到位或故障时，给出相应提示。通过操纵按钮接通信号机控制电路，控制各种信号显示的开放和关闭，并能在信号控制电路上显示相应的光带电路，反映继电器线圈、接点和电路的动作情况。当红灯灯泡断丝时给出断丝报警提示。通过轨道区段占用/出清模拟，采用真实轨道电路发送、接收、衰耗模块设备或计轴主机和磁头，在综合显示屏上显示轨道相关状态，在轨道状态发生变化时并勾通相应的表示电路，点亮对应的表示灯。平台各部件间接口如下图所示：


该环境还能进行道岔组合配线、导通试验、S700K转辙机、轨道电路/计轴、信号机设备培训和教学。
信号机设备培训和教学。
