JG -DLX02 电测仪表工培训考核装置
供配电技术实训室是电气自动化技术及相关专业的专业核心技能培养的实训场地，是基于电工技能之上的供配电技术专业技能训练的基地。
主要设备：工厂供电技术实训装置、电力系统综合自动化技能实训考核平台、线路继电保护柜、继电保护测试仪。
能力培养：本实训室主要培养学生对电力系统中发电机的启动、并网、带负荷稳定运行等的操作和控制技能，以及对电力系统线路故障时的综合分析和故障处理能力；对供配电系统中35kV总降压变电所、10kV高压配电所及车间用电等电气一次系统的投切操作、倒闸操作以及运行控制的能力；训练学生安装和使用工厂供电系统的继电保护装置、备用电源自动投入装置的能力；培养学生对变压器、电动机组、电流互感器、电压互感器的维护和检修能力。
教学功能：本实训室主要承担《供配电技术》实训教学任务和《电力系统综合自动化》实训教学任务等，该实训室可以实施对电力系统中发电、输电、送电和配电各环节中职业技能的“教－学－做－练”一体化的教学训练活动。
实训项目：发电机组的起动与运转、同步发电机励磁控制、准同期并列、电力系统暂态稳定实训、同步发电机实训。模拟工厂供电倒闸操作、工厂高压线路及高压电动机的继电保护实训、工厂供电系统的自动装置实训等。

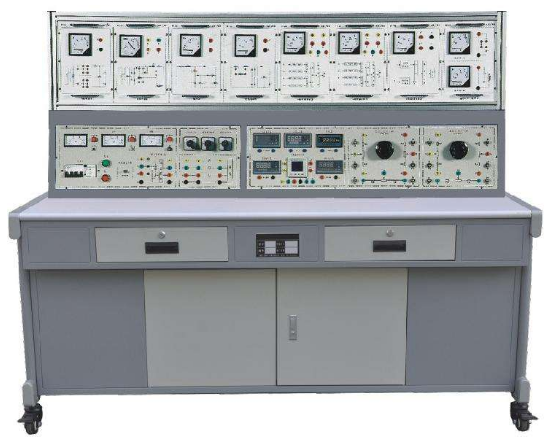

产品参考图片：
主要功能：JG -DLX02 电测仪表工培训考核装置
供配电技术实训室是电气自动化技术及相关专业的专业核心技能培养的实训场地，是基于电工技能之上的供配电技术专业技能训练的基地。
主要设备：工厂供电技术实训装置、电力系统综合自动化技能实训考核平台、线路继电保护柜、继电保护测试仪。
能力培养：本实训室主要培养学生对电力系统中发电机的启动、并网、带负荷稳定运行等的操作和控制技能，以及对电力系统线路故障时的综合分析和故障处理能力；对供配电系统中35kV总降压变电所、10kV高压配电所及车间用电等电气一次系统的投切操作、倒闸操作以及运行控制的能力；训练学生安装和使用工厂供电系统的继电保护装置、备用电源自动投入装置的能力；培养学生对变压器、电动机组、电流互感器、电压互感器的维护和检修能力。
教学功能：本实训室主要承担《供配电技术》实训教学任务和《电力系统综合自动化》实训教学任务等，该实训室可以实施对电力系统中发电、输电、送电和配电各环节中职业技能的“教－学－做－练”一体化的教学训练活动。
实训项目：发电机组的起动与运转、同步发电机励磁控制、准同期并列、电力系统暂态稳定实训、同步发电机实训。模拟工厂供电倒闸操作、工厂高压线路及高压电动机的继电保护实训、工厂供电系统的自动装置实训等。
JG -DLX02 电测仪表工培训考核装置
电测仪表工培训考核装置是根据《中华人民共和国职业技能鉴定规范·电力行业（电测仪表）》，参考电力行业职业技能鉴定指导中心所编写的电测仪表工培训大纲、题库而研制生产的。整套装置包含不同种类、不同结构的电测量指示仪表、数字仪表、变送器、交直流数字仪表的原理实验组件，可作为电力行业电测仪表工初级至高级技师的培训考核装置。本装置能完成安装式电表工作原理与量程扩展，数字仪表工作原理，电测量指示仪表、实验室用电测仪表、直流电工仪器、数字仪表及电量变送器的检定、测试、调试等实训项目。也可用于其他行业对电工仪表知识的培训考核，包括高校、中专、技校“电气测量”类课程的实验、实训和考核。
一、特 点
1. 仪表种类多样，满足电测仪表工从初级到高级技师的培训考核要求，用户可根据不同需求进行选择
2. 电流、电压互感器与凸轮开关配合，可完成多种形式的电表接线实训
3. 实训台内各种电压调节、电流调节、频率调节、检定装置等设备配套齐全
4. 提供多功能、高精度虚拟仪表（代替数字显示多用表）和直流电位差计作为标准的两种检定方法
二、技术性能
1、工作电源：三相五线 AC380V±10% 50Hz
2、整机容量：<40KVA
3、外形尺寸：180mm×720mm×1100mm
三、培训项目
1. 安装式电表工作原理与量程扩展、数字仪表工作原理
(1) 磁电系电流表原理与量程扩展
(2) 磁电系电压表原理与量程扩展
(3) 数字式直流电压表
(4) 数字式直流电流表
(5) 数字式交流电压表
(6) 数字式交流电流表
2. 电测量指示仪表的检定、测试、调试、修理
(7) 安装式电流表
(8) 安装式电压表
(9) 安装式单相有功功率表
(10) 安装式单相无功功率表
(11) 安装式单相功率因数表
(12) 安装式三相有功功率表
(13) 安装式三相无功功率表
(14) 安装式三相功率因数表
(15) 安装式频率表
(16) 安装式整步表
(17) 万用表
(18) 嵌形表
(19) 实验室用电流表
(20) 实验室用电压表
(21) 实验室用功率表
(22) 实验室用频率表
4. 直流电工仪器的检定、测试、调试、修理
(23) 标准电池
(24) 标准电阻
(25) 直流电阻箱
(26) 直流电桥
(27) 直流电位差计
(28) 直流分压箱
5. 数字仪表的检定、测试、调试、修理
(29) 直流数字电压表
(30) 直流数字电流表
(31) 交流数字电压表
(32) 交流数字电流表
6. 电量变送器的检定、测试、调试、修理
(33) 电流变送器
(34) 电压变送器
|
