JGZY-135A 型电子工艺实训考核装置
配置有铝合金活动框架：框架上面可以放挂板模块。由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全。配置有单元电子电路模块，学生可通过模块间的搭接就能搭建成各种实际产品，模块搭成产品的范围涉及家电，工业，无线等方面内容，可满足电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等模拟与数字电路模块的数学与实验实训。采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训；第二层可放置PVC夹板，用来夹放实训图纸。顶部设有40W照明日光灯一盏；实训台下方设有四个带刹车的万向轮。带有可放置元器件和仪器工具的厨子两个，可放置电脑的活动桌一个。

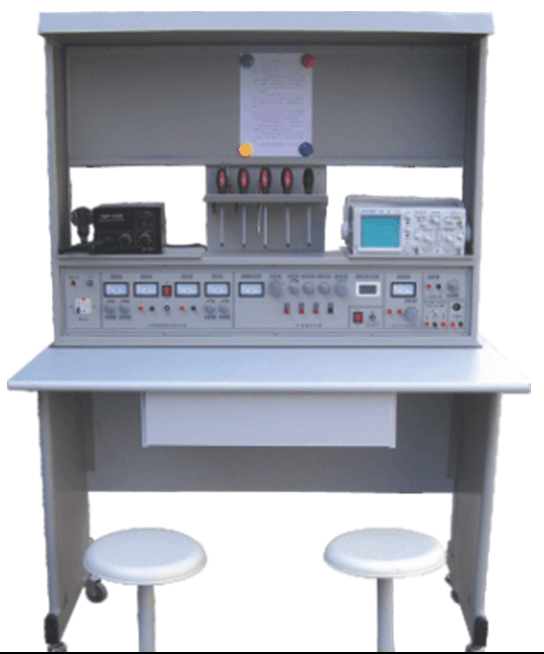

产品JGZY-135A 型电子工艺实训考核装置器材 参考图片：
主要功能：JGZY-135A 型电子工艺实训考核装置器材
外形尺寸：长×宽×高=1600 mm×850 mm×1800mm。
配置有铝合金活动框架：框架上面可以放挂板模块。由两路相互独立、对称的实验电源和仪表组组成，可同时满足2人在同一实验台上完成不同的实验内容方便实训考核，装置采用单相电源供电，并配有带漏电保护的空气开关，熔断器以确保使用安全。配置有单元电子电路模块，学生可通过模块间的搭接就能搭建成各种实际产品，模块搭成产品的范围涉及家电，工业，无线等方面内容，可满足电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等模拟与数字电路模块的数学与实验实训。采用工业铝合金型材框架，在电源控制屏上方为两层结构。其中第一层既可放置外配仪器仪表，也可挂放其它通用电工电子实训挂箱，扩展完成多门课程实训；第二层可放置PVC夹板，用来夹放实训图纸。顶部设有40W照明日光灯一盏；实训台下方设有四个带刹车的万向轮。带有可放置元器件和仪器工具的厨子两个，可放置电脑的活动桌一个。
电源控制屏为铁质双层亚光密纹喷塑结构。主要由2组低压交流电源、直流可调稳压电源、直流开关稳压电源、各种测试仪表等组成，可同时满足2人完成不同的实训内容。具体功能如下：
1 、直流可调稳压电源（两路）
0.0～30V/0～2A连续可调，具有过载、短路软保护功能，设有两个三位半数显指示，分别指示当前输出的电压值和电流值。
2 、直流开关稳压电源（两路）±12V/2A、±5V/2A固定输出，具有短路、过流保护及自动恢复功能。
3 、低压交流电源（两路）
3～24V低压交流电源输出，分3V、6V、9V、12V、15V、20V、24V七档可调，输出端具有短路保护、过载保护及自动复位功能。
4、直流数显电压表（两只）
5 、测量范围
0～200V，分200mV、2V、20V、200V四档，直键开关切换，三位半数字显示，输入阻抗10MΩ，精度0.5级。
6 、直流数显毫安表（两只）
7 、测量范围0～2000mA，分2mA、20mA、200mA、2000mA四档，直键开关切换，三位半数字显示，精度0.5级。
8 、提供两组接线柱和接线端子转接口单元，实训操作方便。提供10路AC220V电源插座接口，可为外配仪器设备提供工作电源。
提供电阻器、电容器、电位器、电感器、脉冲变压器、稳压二极管、双向稳压管、整流二极管、场效应管、单向晶闸管、双向晶闸管、IGBT管、复位按钮开关、钮子开关、白炽灯、保险丝、共阴数码管、集成稳压管、声电传感器、扬声器、蜂鸣器、气敏传感器、元件插座、铜电阻温度计、运放电路、继电器驱动电路、单结晶体管触发电路、功率放大集成电路、DC-DC集成变换器MC34063A、电机测速、十位逻辑电平输出、单次脉冲源、编码开关电路、拨码盘、CP时钟脉冲源等100种以上实训模块。
每套台子配有常用的工具一套:
包括数字万用表、元件盒、剥线钳、尖嘴钳、斜口钳、大、小十字螺丝刀、大、小一字螺丝刀、直头小镊子、弯头小镊子、剪刀、电烙铁、烙铁架、焊锡丝、吸锡器、高温海绵、工具箱等常用工具
|
