1、配电箱部分

序号 名称 规格/型号 单位 数量 备注（说明） 状态

1 三相四线有功电度表 DT862-4 只 1 5A,接线端子连接 安装在配电箱内

2 隔离开关 HG1-32/30 只 1 3极，30A 同上

3 漏电型空气开关 DZ47LE-32 只 1 3P+N 同上

4 空气开关 DZ47-63/C6 只 1 3P 同上

5 漏电型空气开关 DZ47LE-32/C6 只 1 1P+N 同上

6 电源指示灯 AD58B-22D 只 3 黄、绿、红各一只 同上

7 配电箱箱体 450mm×520mm×220mm 只 1

2、照明套件

序号 名称 规格/型号 单位 数量 备注（说明） 状态

1 日光灯组件 T5一体化 21W（带罩） 套 1 散装发出

2 节能灯 9W 只 2 同上

3 钠灯 110W 套 1 含灯头及镇流器和灯罩 同上

4 螺口平灯头 E27 只 2 同上

5 声控开关 86型 只 1 同上

6 泰力1插 118型 只 2 同上

7 泰力2插 118型 只 1 同上

8 泰力1开 118型 只 1 同上

9 2开 86型 只 2 同上

10 3开 86型 只 2 同上

11 吸顶灯 21W 只 1 配节能灯管 同上

12 触摸开关 86型 只 1 同上

13 暗盒 86型 只 5 同上

14 明盒 86型 只 3 同上

118型 只 1 同上

15 白板 86型 只 2 同上

16 人体感应开关 只 1 同上

3、电气控制箱

序号 名称 规格/型号 单位 数量 备注（说明） 状态

1 塑壳开关 NM1-63S/3200 20A 只 2 3极 安装在控制箱内

2 接触器 CJX2-0910/220V 只 5 同上

3 辅助触头 F4-22 只 3 同上

4 PLC FX1N-24MT 只 1 同上

5 变频器 三菱/0.75KW 只 1 同上

6 时间继电器 ST3PF-2 30S AC220V 只 1 2组断电延时 同上

ST3P C-A 30S AC220V 只 1 1组瞬动、1组延时 同上

7 热继电器 JR36（独立安装） 只 2 0.4A(调节范围0.25~072A) 2只

同上

8 温度控制器 E5CZ-C2MT 只 1 同上

9 触摸屏 TPC7062K 只 1 7寸彩色屏（昆仑通泰） 安装在控制箱内

10 安装导轨 C45 条 若干 同上

11 电源指示灯 AD58B-22D 只 5 红色 同上

12 按钮开关 LA68B-EA35 只 10 红、绿各5只 同上

13 紧急停止开关 LA68D-11ZS 只 1 红色 同上

14 旋钮开关

（选择开关）

LA68B-ED35 只 2 3挡 同上

16 控制箱箱体 500mm×700mm×230mm 只 1

7、电工工具

序号 名称 规格/型号 单位 数量 备注（说明） 状态

1 尖嘴钳 125mm 把 1 散装发出

2 剥线钳 把 1 同上

3 压线钳 把 1 同上

4 电工钳 200mm 把 1 同上

5 一字螺丝刀 Φ4×100mm 把 1 同上

6 十字螺丝刀 Φ4×100mm 把 1 同上

7 电笔螺丝刀 500V 把 1 同上

8 万用表 MF47 盘 3 同上

9 铝合金人字梯 1.5米高 付 1 同上

10 平锉刀 200mm 根 1 同上

11 钢卷尺 3m 只 1 同上

12 电工刀 多用105mm 把 1 同上

13 钢板尺 300mm 把 1 同上

14 直角尺 200mm 把 1 同上

15 活动扳手 6吋 把 1 同上

16 六角扳手 套 1 8件套 同上

17 手锯弓 架 1 同上

18 手锯条 细牙 根 10 同上

19 PVC管弯管器 根 1 用于Φ16PVC管弯管 同上

4、电机

序号 名称 规格/型号 单位 数量 备注（说明） 状态

1 三相交流异步电动机 YS5024(Y-△) 只 1 在电机底板上

2 三相交流异步电动机 YS5024(Y-△)带离心开关 只 1 在电机底板上

3 三相交流异步电动机（双速180W） YS5012/4双速电机 只 1 在电机底板上

4 单相电机 电机 （含电容） 在电机底板上

5 它励直流电动机 DC220V/50W 只 1 在电机底板上

5、传感器支架

序号 名称 规格/型号 单位 数量 备注（说明） 状态

1 行程开关 YBLX-ME/8104 只 4 见图纸 安装在传感器支架上

2 电容式传感器 CSB4-18M60-EO-AM 只 1 见图纸 安装在传感器支架上

3 电感式传感器 GH1-1204NA 只 1 见图纸 安装在传感器支架上

4 光电式传感器 GH3-N1810NA 只 1 见图纸 安装在传感器支架上

5 温度传感器

（热电阻、热电偶） Pt100 只 1 与温控器配套 散装发出

K型（￠5×50×550） 只 1

6、线路器材

序号 名称 规格/型号 单位 数量 备注（说明） 状态

1 PVC管 Φ16 根 2 3米 散装发出

2 PVC直通 Φ16 只 10 同上

3 PVC杯梳 Φ16 只 30 同上

4 扎带 3×100mm 包 1 1000只/包 同上

5 M4*20螺丝（带帽） 200只/套 套 1 带2只平垫、 同上

6 行线槽 3025 根 2 2米/根 同上

7 绝缘导线 BVR1.5mm㎡ 盘 3 红、绿、黄各1盘 同上

BVR1.0mm㎡ 盘 2 蓝、双色个1盘 同上

8 PVC线槽 40×20mm 根 2 3米/根（白色） 同上

25×15mm 根 2 3米/根（白色） 同上

9 金属桥架 50×30系列 套 1 同上

10 异型号码管 1.5mm 米 6 同上

11 冷压叉 SVΦ1.5 只 280 红、绿、黄各80只，蓝、黑各20只 同上

12 缠绕带 Φ10（10米/包） 包 2 同上

13 管卡 16U型 只 30 同上

14 自攻丝 Φ6×15mm 只 100 同上

8、其他

序号 名称 规格/型号 单位 数量 备注（说明） 状态

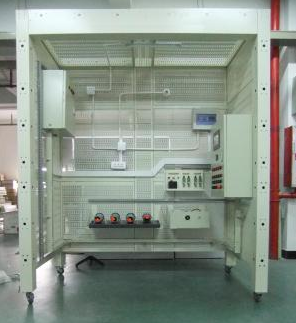

1 YM-156A电气安装与维修实训装置台架（2人组标准配置） 长×宽×高=

2006mm×1003mm×2410mm 组 1 见图纸 材料名称 单位/数量 散装发出

现场组装

156立柱 4根

156大网孔板 10块

156小网孔板 4块

156三层框架 4个

156单层框架 2个

156长网孔连接板 1个

156短网孔连接板 1个

156A后横梁 1根

156A前横梁 1根

156网孔梁柱 3个

156侧梁 2根

自锁脚轮￠75 4只

短安装螺丝（六角：M6*40mm） 60只

网孔板安装螺丝（六角：M6*60mm） 35只

长安装螺丝（六角：M6*150mm） 65只

￠6平垫 200只

￠6弹垫 100只

M6螺帽 100只

2 可移动工具台 辆 1 带重载自锁脚轮 同上

3 配电箱 PZ30-12明装式 只 1

4 漏电型空气开关 DZ47LE-32/C6 只 2 1P+N 同上

5 空气开关 DZ47-63/C6 只 2 1P 同上

6 机床考核挂板 CA6140车床电路 1 网孔板 同上

7 机床挂板支架 专用 块 1 同上

8 绝缘地毯 ㎡ 1 1m×3m两块 同上

1、电表箱的安装

2、配电箱的安装

3、日光灯的安装

4、白炽灯的安装

5、吸顶灯的安装

6、节能灯的安装

7、高压钠灯的安装

7、PVC管的处理与布置

8、PVC管的穿线

9、开关与插座的安装

10、分线盒的安装

11、线路分配设计

12、施工规范的学习与训练

13、安全施工要求学习与训练

14、两地控制一盏灯

15、线槽布线施工训练

16、隐蔽工程施工训练

17、隔离开关的安装

18、配电线路的接线实训

1) 金属桥架的组合与安装实训；

2) 塑料线槽的敷设实训；

3) 金属线管的敷设实训；

19、电气控制箱的安装

20、电气控制电路安装实训

1) 三相异步电动机直接起动、停车的控制电路连接；

2) 接触器联锁的三相交流异步电动机正、反转控制电路的连接；

3) 按钮联锁的三相交流异步电动机正、反转控制电路的连接；

4) 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接；

5) 三相交流异步电动机Y-△（手动切换）启动控制电路的连接；

6) 三相交流异步电动机Y-△（时间继电器切换）启动控制电路的连接；

7) 定子绕组串联电阻启动控制电路的连接；

8) 三相交流异步电动机能耗制动控制电路的连接；

9) 三相交流异步电动机反接制动控制电路的连接；

10) 多台（3台及以下）电动机的顺序控制电路的连接

11) 电动机的往返行程控制电路的连接；

12) 直流电动机的正反转控制；

13) 直流电机的调速实验；

14) 普通车床控制电路的连接；

15) 电动葫芦控制电路的连接；

16) 三相交流异步电动机既能点动，又能连续转动的控制电路连接；

17) 两地控制电路的连接；

18) 按钮切换的双速电动机调速控制电路的连接；

19) 时间继电器切换的双速电动机调速控制电路的连接；

20) 离心开关配合的反接制动控制电路的连接；

21、变频器面板功能参数设置和操作实训；

22、变频器对电机点动控制、启停控制；

23、电机转速多段控制；

24、工频、变频切换控制；

25、基于模拟量控制的电机开环调速；

26、基于面板操作的电机开环调速；

27、变频器的保护和报警功能实训；

28、基于PLC的变频器开环调速；

29、PLC控制电机顺序启动；

30、PLC控制三相异步电动机Y-△启动电路；

31、触摸屏的参数设置；

32、触摸屏的编程；

33、触摸屏、PLC、变频器的综合实训；

34、两相混合式步进电机的控制；

35、CA6140车床电路智能实训
